TERMOSTUFA AD ALTO RENDIMENTO
Termometro fumi|
|
|
Presentazione termostufa VAJOLET 5S
Manutenzione termostufa VAJOLET 5S
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() ![]() ![]() ![]() ![]() ![]() |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() ![]() |
|
![]() Dettaglio 1
|
||||||||||||||||||||||||||||||||||||||||||||||||||
![]() Dettaglio 3 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() ![]() Dettagllio 6
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() ![]() Dettaglio 7
|
CALDAIA A LEGNA 4 STELLE VERNER V210

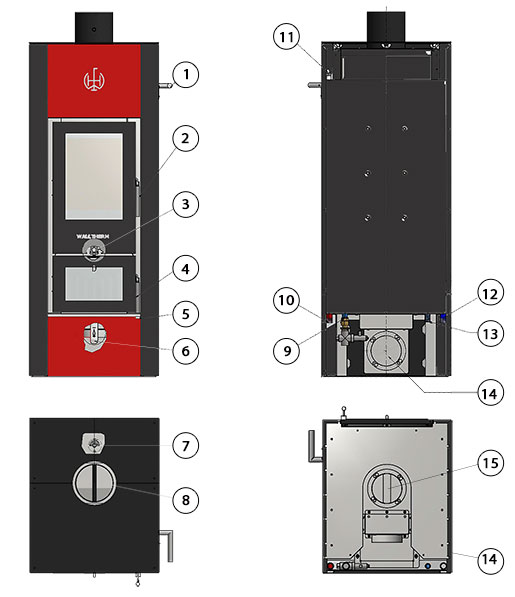

| DATI TECNICI E DIMENSIONI |
|
![]() ![]() ![]() ![]() |
|
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PRINCIPALI COMPONENTI E ATTACCHI IDRAULICI |
![]() |
POS. | DESCRIZIONE | POS. | DESCRIZIONE | |||
| 1 | Vano di carico | 16 | Attacco ritorno 1” ½ (G 6/5") | ||||
| 2 | Camera di combustione in refrattario | 17 | Attacco mandata 1” ½ (G 6/5") | ||||
| 3 | Scambiatore destro secondo giro fumi | 18 | Frontalino pannello di controllo | ||||
| 4 | Condotto verticale a piastra (3° giro fumi) | 19 | Scambiatore sinistro secondo giro fumi | ||||
| 5 | Scambiatore verticale post. ad acqua | 20 | Spioncino d’ispezione in vetro ceramica | ||||
| 6 | Inserti mobili a protezione vano di carico | 21 | Scambiatore piano intermedio ad acqua | ||||
| 7 | Coperchio ispezione scamb. verticale | 22 | Piastra inf. con feritoia passaggio fiamma | ||||
| 8 | Ventilatore d’aspirazione | 23 | Piastre di raccordo piano inf. vano di carico | ||||
| 9 | Dett. presa aria primaria e secondaria | 24 | Termostato d’emergenza | ||||
| 10 | Dispositivo mobile contro uscita dei fumi | 25 | Sonda temperatura fumi (interno scarico fumi) | ||||
| 11 | Sportello superiore vano di carico | 26 | Sonda lambda (se montata) | ||||
| 12 | Sportello inf. camera di combustione | 27 | Sistema sostegno e bloccaggio sportello carico | ||||
| 13 | Box distribuzione aria comburente | 28 | Sostegno di stabilizzazione per la spedizione | ||||
| 14 | Protezione mobile prese aria comburente | 29 | Deflettore mobile posteriore in refrattario | ||||
| 15 | Scarico fumi Ø 160mm |
| SCHEMA CICLO DI COMBUSTIONE |
![]() |
|||
| POS. | DESCRIZIONE | ||
| 1 | Coperchio accesso vano di carico | ||
| 2 | Vano di carico del combustibile | ||
| 3 | Feritoie distribuzione aria primaria | ||
| 4 | Presa frontale aria comburente | ||
| 5 | Feritoia passaggio fiamma e gas della gassificazione | ||
| 6 | Camera di combustione in refrattario | ||
| 7 | Condotti laterali alla camera di combustione (2° giro fumi) | ||
| 8 | Sportello accesso camera di combustione | ||
| 9 | Camera di preriscaldo dell'aria comburente | ||
| 10 | Feritoie distribuzione aria secondaria | ||
|
|||||||||
CALDAIA LEGNA A GASSIFICAZIONE VERNER V210
| DATI TECNICI E DIMENSIONI |
|
![]() ![]() ![]() ![]() |
|
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PRINCIPALI COMPONENTI E ATTACCHI IDRAULICI |
![]() |
POS. | DESCRIZIONE | POS. | DESCRIZIONE | |||
| 1 | Vano di carico | 16 | Attacco ritorno 1” ½ (G 6/5") | ||||
| 2 | Camera di combustione in refrattario | 17 | Attacco mandata 1” ½ (G 6/5") | ||||
| 3 | Scambiatore destro secondo giro fumi | 18 | Frontalino pannello di controllo | ||||
| 4 | Condotto verticale a piastra (3° giro fumi) | 19 | Scambiatore sinistro secondo giro fumi | ||||
| 5 | Scambiatore verticale post. ad acqua | 20 | Spioncino d’ispezione in vetro ceramica | ||||
| 6 | Inserti mobili a protezione vano di carico | 21 | Scambiatore piano intermedio ad acqua | ||||
| 7 | Coperchio ispezione scamb. verticale | 22 | Piastra inf. con feritoia passaggio fiamma | ||||
| 8 | Ventilatore d’aspirazione | 23 | Piastre di raccordo piano inf. vano di carico | ||||
| 9 | Dett. presa aria primaria e secondaria | 24 | Termostato d’emergenza | ||||
| 10 | Dispositivo mobile contro uscita dei fumi | 25 | Sonda temperatura fumi (interno scarico fumi) | ||||
| 11 | Sportello superiore vano di carico | 26 | Sonda lambda (se montata) | ||||
| 12 | Sportello inf. camera di combustione | 27 | Sistema sostegno e bloccaggio sportello carico | ||||
| 13 | Box distribuzione aria comburente | 28 | Sostegno di stabilizzazione per la spedizione | ||||
| 14 | Protezione mobile prese aria comburente | 29 | Deflettore mobile posteriore in refrattario | ||||
| 15 | Scarico fumi Ø 160mm |
| SCHEMA CICLO DI COMBUSTIONE |
![]() |
|||
| POS. | DESCRIZIONE | ||
| 1 | Coperchio accesso vano di carico | ||
| 2 | Vano di carico del combustibile | ||
| 3 | Feritoie distribuzione aria primaria | ||
| 4 | Presa frontale aria comburente | ||
| 5 | Feritoia passaggio fiamma e gas della gassificazione | ||
| 6 | Camera di combustione in refrattario | ||
| 7 | Condotti laterali alla camera di combustione (2° giro fumi) | ||
| 8 | Sportello accesso camera di combustione | ||
| 9 | Camera di preriscaldo dell'aria comburente | ||
| 10 | Feritoie distribuzione aria secondaria | ||
|
|||||||||
CALDAIA LEGNA FIAMMA INVERSA VERNER V210
| DATI TECNICI E DIMENSIONI |
|
![]() ![]() ![]() ![]() |
|
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PRINCIPALI COMPONENTI E ATTACCHI IDRAULICI |
![]() |
POS. | DESCRIZIONE | POS. | DESCRIZIONE | |||
| 1 | Vano di carico | 16 | Attacco ritorno 1” ½ (G 6/5") | ||||
| 2 | Camera di combustione in refrattario | 17 | Attacco mandata 1” ½ (G 6/5") | ||||
| 3 | Scambiatore destro secondo giro fumi | 18 | Frontalino pannello di controllo | ||||
| 4 | Condotto verticale a piastra (3° giro fumi) | 19 | Scambiatore sinistro secondo giro fumi | ||||
| 5 | Scambiatore verticale post. ad acqua | 20 | Spioncino d’ispezione in vetro ceramica | ||||
| 6 | Inserti mobili a protezione vano di carico | 21 | Scambiatore piano intermedio ad acqua | ||||
| 7 | Coperchio ispezione scamb. verticale | 22 | Piastra inf. con feritoia passaggio fiamma | ||||
| 8 | Ventilatore d’aspirazione | 23 | Piastre di raccordo piano inf. vano di carico | ||||
| 9 | Dett. presa aria primaria e secondaria | 24 | Termostato d’emergenza | ||||
| 10 | Dispositivo mobile contro uscita dei fumi | 25 | Sonda temperatura fumi (interno scarico fumi) | ||||
| 11 | Sportello superiore vano di carico | 26 | Sonda lambda (se montata) | ||||
| 12 | Sportello inf. camera di combustione | 27 | Sistema sostegno e bloccaggio sportello carico | ||||
| 13 | Box distribuzione aria comburente | 28 | Sostegno di stabilizzazione per la spedizione | ||||
| 14 | Protezione mobile prese aria comburente | 29 | Deflettore mobile posteriore in refrattario | ||||
| 15 | Scarico fumi Ø 160mm |
| SCHEMA CICLO DI COMBUSTIONE |
![]() |
|||
| POS. | DESCRIZIONE | ||
| 1 | Coperchio accesso vano di carico | ||
| 2 | Vano di carico del combustibile | ||
| 3 | Feritoie distribuzione aria primaria | ||
| 4 | Presa frontale aria comburente | ||
| 5 | Feritoia passaggio fiamma e gas della gassificazione | ||
| 6 | Camera di combustione in refrattario | ||
| 7 | Condotti laterali alla camera di combustione (2° giro fumi) | ||
| 8 | Sportello accesso camera di combustione | ||
| 9 | Camera di preriscaldo dell'aria comburente | ||
| 10 | Feritoie distribuzione aria secondaria | ||
|
|||||||||

| DATI TECNICI E DIMENSIONI |
|
![]() ![]() ![]() ![]() |
|
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PRINCIPALI COMPONENTI E ATTACCHI IDRAULICI |
![]() |
POS. | DESCRIZIONE | POS. | DESCRIZIONE | |||
| 1 | Vano di carico | 16 | Attacco ritorno 1” ½ (G 6/5") | ||||
| 2 | Camera di combustione in refrattario | 17 | Attacco mandata 1” ½ (G 6/5") | ||||
| 3 | Scambiatore destro secondo giro fumi | 18 | Frontalino pannello di controllo | ||||
| 4 | Condotto verticale a piastra (3° giro fumi) | 19 | Scambiatore sinistro secondo giro fumi | ||||
| 5 | Scambiatore verticale post. ad acqua | 20 | Spioncino d’ispezione in vetro ceramica | ||||
| 6 | Inserti mobili a protezione vano di carico | 21 | Scambiatore piano intermedio ad acqua | ||||
| 7 | Coperchio ispezione scamb. verticale | 22 | Piastra inf. con feritoia passaggio fiamma | ||||
| 8 | Ventilatore d’aspirazione | 23 | Piastre di raccordo piano inf. vano di carico | ||||
| 9 | Dett. presa aria primaria e secondaria | 24 | Termostato d’emergenza | ||||
| 10 | Dispositivo mobile contro uscita dei fumi | 25 | Sonda temperatura fumi (interno scarico fumi) | ||||
| 11 | Sportello superiore vano di carico | 26 | Sonda lambda (se montata) | ||||
| 12 | Sportello inf. camera di combustione | 27 | Sistema sostegno e bloccaggio sportello carico | ||||
| 13 | Box distribuzione aria comburente | 28 | Sostegno di stabilizzazione per la spedizione | ||||
| 14 | Protezione mobile prese aria comburente | 29 | Deflettore mobile posteriore in refrattario | ||||
| 15 | Scarico fumi Ø 160mm |
| SCHEMA CICLO DI COMBUSTIONE |
![]() |
|||
| POS. | DESCRIZIONE | ||
| 1 | Coperchio accesso vano di carico | ||
| 2 | Vano di carico del combustibile | ||
| 3 | Feritoie distribuzione aria primaria | ||
| 4 | Presa frontale aria comburente | ||
| 5 | Feritoia passaggio fiamma e gas della gassificazione | ||
| 6 | Camera di combustione in refrattario | ||
| 7 | Condotti laterali alla camera di combustione (2° giro fumi) | ||
| 8 | Sportello accesso camera di combustione | ||
| 9 | Camera di preriscaldo dell'aria comburente | ||
| 10 | Feritoie distribuzione aria secondaria | ||
|
|||||||||
