Stazione anticondensa completo di circolatore, valvola miscelatrice e accessoriSTAZIONE ANTICONDENSA

La stazione d’innalzamento della temperatura, o stazione anticondensa, consente di collegare direttamente il generatore a combustibile solido all’accumulatore inerziale o al sistema di riscaldamento senza l’ausilio di altri dispositivi. Il sistema è pre assemblato con tutti i componenti racchiusi in unico box termo isolato ed è particolarmente indicato quando serve una stazione compatta con ingombri ridotti.

L’utilizzo della stazione anticondensa mantiene il generatore di calore a una temperatura sempre al di sopra del punto dirugiada, qualunque sia la condizione d'utilizzo, prevenendo la condensa di vapore acqueo sulle strutture interne del generatore e sulle pareti della canna fumaria, migliorandone così l’efficienza della combustione, aumentandone la durata e riducendone le emissioni inquinanti.

CARATTERISTICHE PRINCIPALI DELLA STAZIONE ANTICONDENSA

La stazione anticondensa è costruita in ottone con finitura gialla e racchiusa in un box termoisolato, i modelli variano in base al tipo di valvola miscelatrice impiegata:

  • valvola miscelatrice termostatizzata con sensore a punto fissoStazione anticondensa a punto fisso con circolatore elettronico
  • valvola miscelatrice con attuatore elettrico a punto variabile

Il gruppo è costituito da: pompa di ricircolo, valvola miscelatrice, valvole a sfera con maniglie porta termometro e box termo isolato, più specificatamente:

lato mandata:
  • valvola a sfera flangiata completa di valvola di non ritorno e maniglia porta termometro
  • termometro con anello rosso 0÷120°C
  • raccordo a T per valvola termica
  • raccordo di connessione
lato ritorno:Stazione anticondensa a punto variabile con circolatore elettronico e attuatore elettrico per miscelatrice
  • valvola a sfera flangiata completa di valvola di non ritorno e maniglia porta termometro
  • termometro con anello blu 0÷120°C
  • valvola miscelatrice termostatica di ricircolo
  • pompa di ricircolo
  • raccordo di connessione

SCHEMA DI MONTAGGIO DELLA STAZIONE ANTICONDENSA

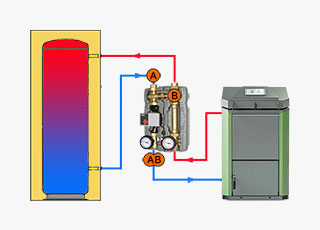

Schema funzionale stazione anticondensa con miscelatriceLa stazione anticondensa, per mezzo di una valvola miscelatrice termostatica tarata a circa 55°C, innalza automaticamente la temperatura di ritorno al di sopra di quella di condensazione ed evita la formazione di condensa che potrebbe depositarsi sulle pareti interne della caldaia e della canna fumaria, migliorandone così l’efficienza della combustione, aumentandone la durata e riducendone le emissioni inquinanti.

PRINCIPIO DI FUNZIONAMENTO

Schema  di funzionameto della valvola miscelatrice durente il riscaldamento della caldaiaFase 1 - Avvio dell’impianto (riscaldamento caldaia)

Durante la fase d’accensione la valvola termostatica è chiusa verso l’utilizzatore A, il fluido circola attraverso il bypass B e rientra in caldaia attraverso la porta AB. Questo stato rimane stabile fino al raggiungimento della temperatura di taratura della valvola termostatica (es.55°C).

Fase 2 - Caricamento dell'accumulatore termico inerziale

Schema  di funzionameto della valvola miscelatrice durante il riscaldamento dell'accumulatore termico inerziale
La valvola termica in questa fase inizia a “pendolare” (si apre, si chiude, ecc…) per mantenere costante la temperatura del fluido che entra in caldaia. La porta A inizia ad aprirsi, lasciando passare del fluido, e la porta B a chiudersi proporzionalmente, riducendone la  funzione di by-pass.


Fase 3 - Impianto a regimeSchema  di funzionameto della valvola miscelatrice quando la temperatura di mandata si è stabilizzata

Con il procedere del processo di combustione la temperatura del fluido aumenta progressivamente e la valvola termostatica apre completamente la porta A ed esclude il by-pass B chiudendolo. Ad una temperatura di +10°C rispetto a quella d’apertura, l’impianto è stabilmente in funzione e la temperatura del fluido di mandata può salire fino al valore preimpostato.
