CALDAIA A LEGNA A FIAMMA INVERSA MARELI LCG LAMBDA 5 STELLE

Modelli disponibili: 22 - 32 -40 - 50 kW
Display touch Screen
Attuatori elettrici per regolazione aria comburente primaria e secondaria
Corpo caldaia strutturalmente molto robusto
Efficienza della combustione > 92% con consumi minimi
- Impiego della sonda lambda per una combustione ottimale
- Carico combustibile frontale
Vano di carico protetto da piastre in acciaio intercambiabili
Camera di combustione a secco in refrattario
Pulizia semi automatica degli scambiatori termici
Classe di qualità ambientale

Le caldaie a legna con gassificazione a fiamma inversa della serie LCG LAMBDA sono generatori termici di alta qualità con certificato ambientale 5 STELLE e con rendimenti elevati >92,0%. Progettate e costruite per avere rendimenti molto alti e basse emissioni, oggi soddisfano tutte le certificazioni tecnico ambientali richieste e rientrano nella categoria di qualità ambientale 5 STELLE e a tutte viene riconosciuto il coefficiente premiante di 1,5, il più alto concesso per accedere al Conto Termico. La serie LCG LAMBDA è disponibile in quattro modelli: la LCG 22 da 22,91kW, la LCG32 da 32,28kW, la LCG40 da 42,21kW e la LCG 50 da 49,63kW; tutti i modelli sono alimentati con legna pezzata da 60cm

Molta attenzione è stata riservata alla robustezza del corpo caldaia, infatti basta consultare i pesi dei modelli per rendersene conto, inoltre sono state adottae particolari soluzioni tecniche per avere alti rendimenti e bassissimi indici di emissioni inquinanti.

VALORI EMISSIONI INQUINANTI CLASSE AMBIENTALE 5 STELLE			PRESTAZIONI CALDAIE LCG LAMBDA
VALORI EMISSIONI INQUINANTI CLASSE AMBIENTALE 5 STELLE			LCG 22kW	LCG 32kW	LCG 40kW	LCG 50kW
PP *	mg/Nm³	≤ 15	7,32	7,25	7,13	7,11
COT *	mg/Nm³	≤ 5	2,47	3,32	2,23	2,64
NOx *	mg/Nm³	≤ 150	129,21	121,14	117,80	129,31
CO **	mg/Nm³	≤ 30	29,23	26,44	28,49	28,42
RENDIMENTO **	%	≤ 88	92,58	92,37	93,37	92,34
* Determinato applicando il metodo di misura della UNI CENT/TS 1588 ** Determinato secondo la EN 13240:2001 + A2:2024 + AC:2006 + A2/AC:2007 NOTA: tutti i valori di cancentrazione sono riferiti al 13% di O2 in condizoni normali (273°K, 1013 mbar, gas secco)

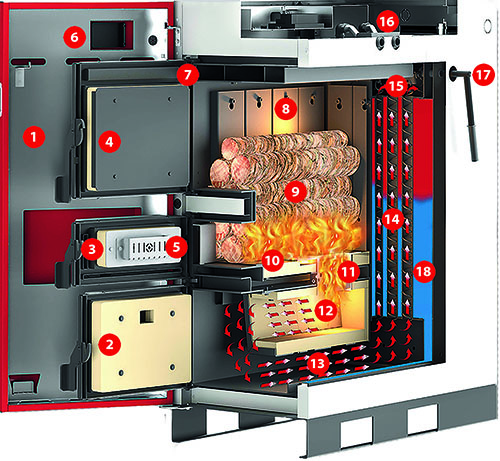

POS.		DESCRIZIONE COMPONENTI
1		Sportello esterno estetico
2		Sportello camera di combustione
3		Sportello accesso zona di accensione
4		Sportello accesso vano di carico del combustibile
5		Gruppo attuatori elettrici prese aria comburente
6		Lato posteriore display digitale
7		Canale aspirazioni fumi in funzione all'apertura dello sportelllo
8		Piastre d'acciaio intercambiabili a protezione del corpo caldaia
9		Vano di catico del combutibile legna pezzata 60cm
10		Piastra inferiore del cvano del carico con feriotia passaggio fiamma
11		Feritoia passaggio fiamma
12		Camera di combustione in refrattario
13		Secondo giro fumi
14		Scambiatore termico a fascio tubiero verticale
15		Attacco superiore turbolatori di pulizia
16		Attacchi scanbiatore di sicurezza 3/4"
17		Leva azionamento turbolatori per pulizia scambiatore
18		Intercapedine a bagno d'acqua per scambio termico fumi/pareti

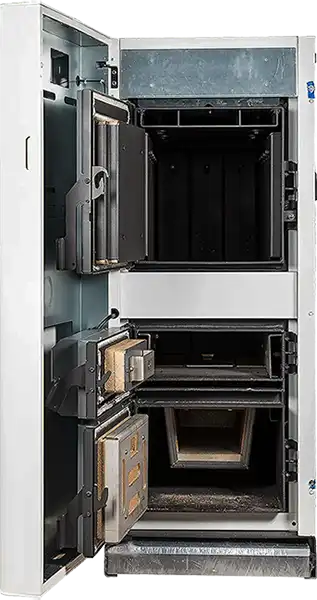

DETTAGLI PRINCIPALI CALDAIA

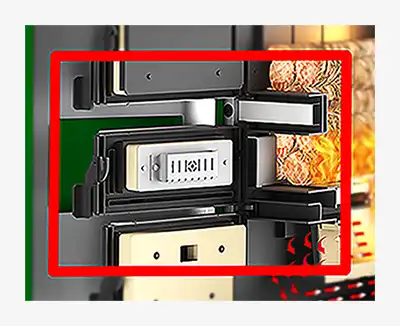

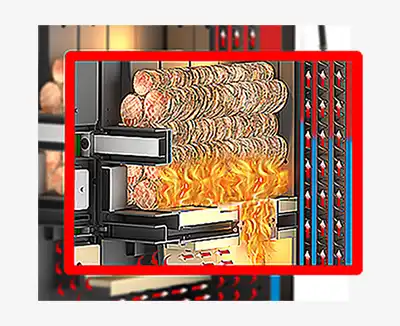

DETTAGLIO ZONA ACCENSIONE		DETTAGLIO PIASTRA E FERITOIA PASSAGGIO FIAMMA

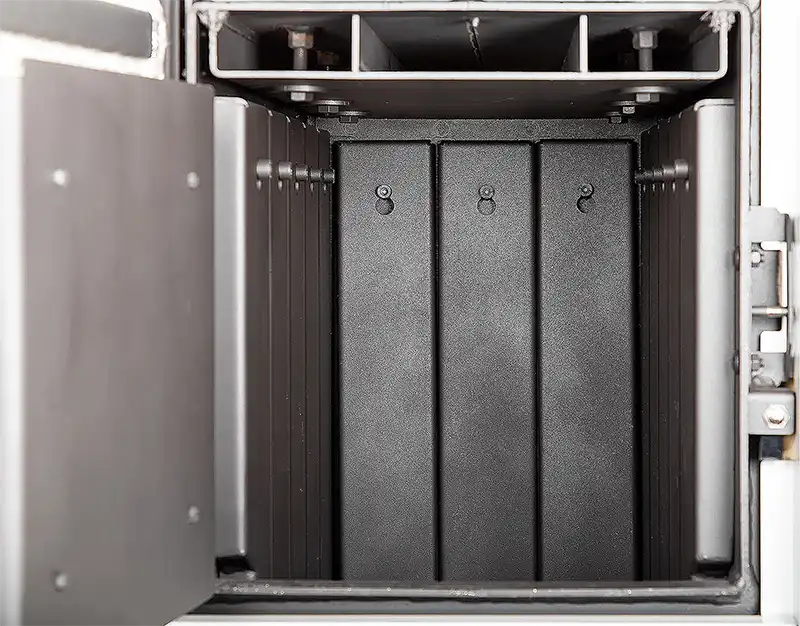

		VISTA FRONTALE VANO DI CARICO Il vano di carico ha una elevata capienza ed il suo volume varia in base al modello e alla relativa potenza termica. Sullo sfondo e su entrambe le pareti si notano le piastre in acciaio intercambiabili che hanno la funzione di proteggere il corpo caldaia. In alto si notano invece i convogliatori che servono ad aspirare i fumi quando la caldaia viene aperta per effettuare il carico del combustibile.

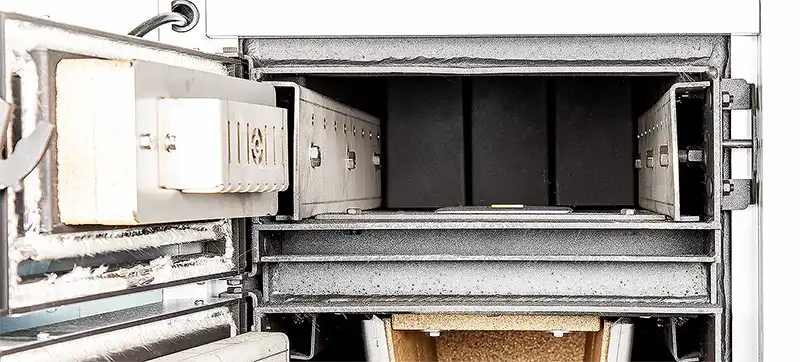

		VISTA FRONTALE ZONA DI ACCENSIONE Lo sportello intermedio oltre a permettere l'accesso alla zona d'accensione serve a far affluire l'aria comburente. Come si vede sulla sinistra della foto è montato, sullo sportello, il grupppo di regolazione dell'aria comburente. Il gruppo è costituito da due serrande azionate da due attuatori elettrici indipendenti che vengono regolati automaticamente, secondo parametri preimpostati, dalla sonda lambda, uno regola l'aria primaria e l'altro l'aria secondaria.

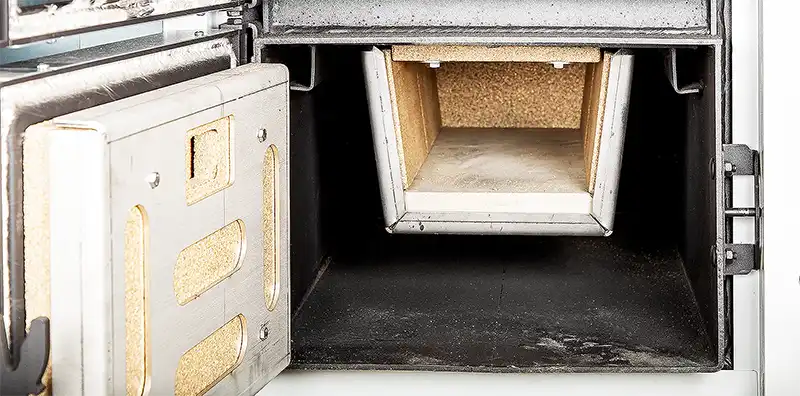

		VISTA FRONTALE CAMERA DI COMBUSTIONE Lo sportello inferiore permette l’accesso alla camera di combustione sia per la sua pulizia che i condotti del secondo giro fumi. Nella parte sinistra si nota lo sportello in refrattario ad alto spessore, nella parte alta la camera di combustione anch’essa in materiale refrattario e nelle zone laterali e inferiore i condotti del secondo giro fumi, dove avviene il primo scambio termico con l’acqua contenuta nel corpo caldaia.

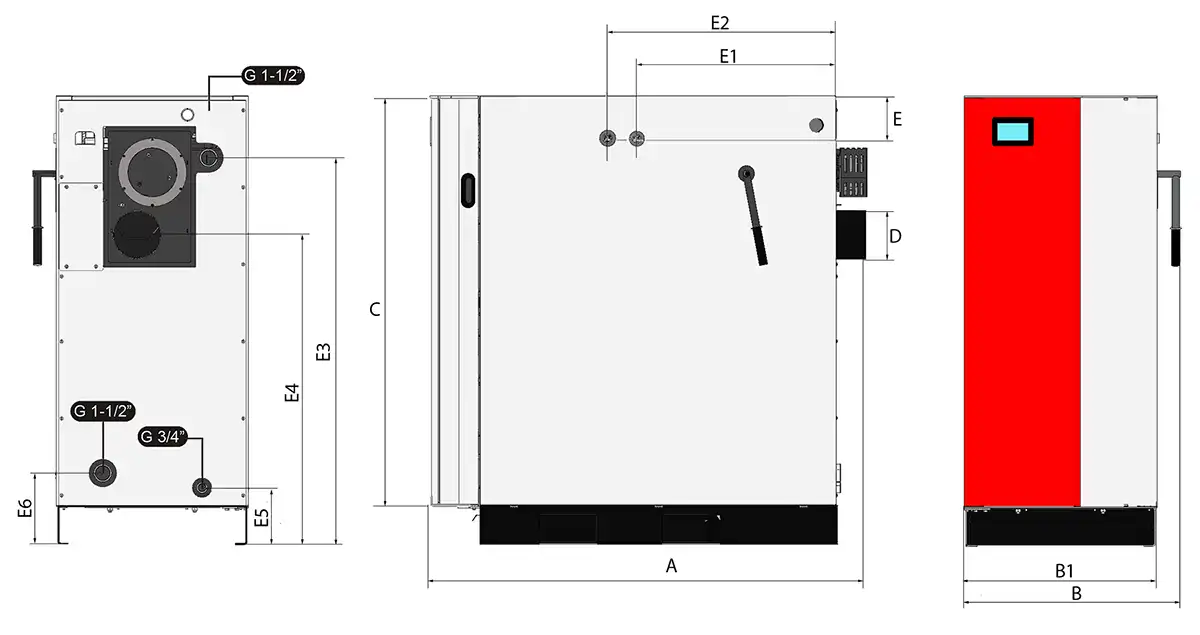

DIMENSIONI ED INGOMBRI CALDAIA


DESCRIZIONE	LCG 22	LCG 32	LCG 40	LCG 50
A	1284	11334	1404	1404
B	663	663	663	663
B1	590	590	590	590
C	1380	1380	1380	1580
D	Ø149	Ø149	Ø149	Ø149
E	130	130	130	130
E1	566	614	686	686
E2	656	704	776	776
E3	1190	1190	1190	1340
E4	953	953	953	1103
E5	175	175	175	175
E6	220	220	220	220	Le misure sono espresse in mm

PRINCIPALI DATI TECNICI CALDAIA

DESCRIZIONE	U. Mis.	LCG 22	LCG 32	LCG 40	LCG 50
Potenza nominale	kW	22	32	40	50
Campo di modulazione	kW	11,0 ÷ 22,0	16,0 ÷ 32,0	20,0 ÷40,0	25,0 ÷ 50,0
Rendimento	%	93	91,5	92,2	93,3
Lunghezza vano di carico	mm	600	600	600	600
Lunghezza ceppi di legna	mm	550	550	550	550
Volume vano di carico	L	120	120	120	150
Volume scambiatore	L	130	140	150	163
Peso caldaia a vuoto	Kg	518	539	567	620
Pressione d'esercizio max	bar	3,0	3,0	3,0	3,0
Classe di prestazione (Uni 303-5:2021)		5	5	5	5
EcoDesign (Modello economico di sostenibiltà)		SI	SI	SI	SI
Classe efficienza energetica		A+	A+	A+	A+
Classe qualità ambientale (D.M.186(2017)

POS.		DESCRIZIONE
1		Vano di carico del combustibile
2		Camera di combustione in refrattario
3		Scambiatore termico laterale
4		Scambiatore termico posteriore
5		Rivestimento di protezione del vano di carico
6		Scatola apparecchiature del controller
7		Ventilatore d'aspirazione
9		Coperchio sup. scambiatore di calore posteriore
10		Sportello sup. accesso vano di carico
11		Sportello inf. accesso camera di combustione
12		Leva interna per rilevamento quantità combustibile
13		Sensore rilevamento apertura sportello carico (1pcs ^{17 - 24})
14		Attacco scarico fumi del ventilatore Ø 147
16		Attacco mandata G 2" 1/2
17		Display luminoso touch screen
19		Spioncino in vetro ceramica per ispezione fiamma
20		Feritoia passaggio fiamma dal vano di carico
21		Piastra laterale inclinata in refrattario (4pcs¹⁷- 2pcs²⁴)
22		Pozzetto porta sonda termostato di sicurezza
23		Pozzetto porta sonda temperatura acqua
24		Sonda temperatura fumi di scarico
25		Molla controbilanciamento apertura sportello sup.
26		Asta sostegno sportello vano di carico aperto
27		Piastre di base camera combustione (10pcs¹⁷- 13pcs²⁴)
28		Refrattario post. camera combustione (1x posteriore)
29		Piastra termoisolante sportello camera combustione
30		Pannello distribuzione aria comburente
31		Turbolatori pulizia scambiatori verticali (6pcs ¹⁷- 9pcs 4pcs ²⁴)
32		Leva azionamento turbolatori verticali
34		Attacco carico / scarico acqua caldaia 1/2"
35		Raccordo refrattario angolare (4pcs ^{17 - 24})
36		Sensore rilevamento legna e gestione mant. braci
37		Attacco 3/4" scarico valvola di sicurezza termica
38		Distributore acqua interno caldaia
39		Attacco 3/4" carico valvola di sicurezza termica
40		Diffusore in refrattario per passaggio fiamma
42		Attacco 1/2" sonda valvola di sicurezza termica
43		Feritoia sup. immissione aria essiccazione legna
44		Braccio di rimando leva rilevamento combustibile
45		Piastra frontale inclinata in refrattario (2pcs²⁴)
49		Piedino livellamento caldaia
53		Blocco braccio rilevamento combustibile
54		Supporto attuatore elettrico aria comburente
55		Attuatore elettrico serranda aria comburente
56		Braccio azionamento serranda aria comburente
57		Gruppo integrato valvola anticondensa
