- Garanzia 7 ANNI contro la corrosione
- Potenza nominale 18 - 25 - 33kW
- Efficienza della combustione ≥ 90%
- Carico dall'alto del combustibile
- Combustione ottimale con SONDA LAMBA
- Vano di carico isolato INOX e parte inferiore in refrattario
- Camera di combustione a secco in refrattario
- Pulizia semi automatica degli scambiatori termici
- Valvola anticondensa integrata
- Rilevamento del combustibile rimanente
- Sistema automatico integrato per mantenimento braci
- Classe di qualità ambientale
 |
 |
 |
 |
 |
 |

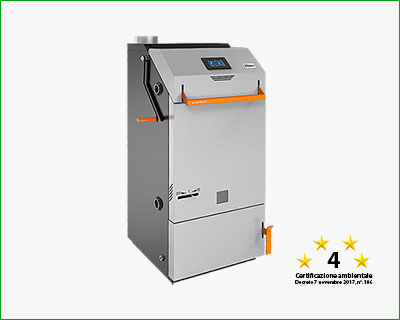

Le caldaie a legna della serie HARMONY BH sono generatori termici di alta qualità con rendimenti elevati > 92,0% grazie alla gassificazione con fiamma inversa. Fino alla potenza di 18kW sono alimentate con legna pezzata da 33cm, mentre quelle di potenza superiore ai 25kW sono alimentate con ciocchi da da 50cm. Particolare attenzione è stata riservata alle soluzioni tecniche, basti pensare agli inserti intercambiabili del vano di carico posti a protezione del corpo caldaia, ai rivestimenti refrattari che preservano la struttura metallica dalle altissime temperature sviluppate durante la combustione e alla caratteristica di avere lo sportello del vano di carico del combustibile posta superiormente, come se fosse una fiamma assiale. Sono prodotte nei modelli HARMONY da 12 – 18 – 25 – 33kW e possono essere fornite con o senza sonda lambda a seconda delle esigenze. Soddisfano i parametri sulle prestazioni secondo la norma EN 303-5:2012 - Classe 5 e rientrano nella CLASSE AMBIENTALE 4 STELLE.
|
COMBUSTIBILI AMMESSI |
||||||
 |
 |
 |
 |
 |
 |
 |
| Legna pezzata | Ritagli di Segheria | Gusci di nociola | Tronchetti pressati | Trucioli di legna | Cippato di legna | Segatura di legna |
| NB: l'uso dei combustibili triti o granulari, in una caldaia a legna a gassificazione con fiamma inversa, sono subordinati alla possibilità di lasciare circolare all'inteno del generatore l'aria comburente. Per questa ragione i combustibili frammentati vanno intercalati a normali strati di legna pezzata. L'uso esclusivo di questi tipi di combustibile può ostruire il passaggio dell'aria primaria e di conseguenza portare al soffocamento della fiamma, con il rischio di spegnimento della caldaia. Per utilizzare principalmente questi tipi di combustibili si consiglia di prendere in considerazione caldaie più specifiche. | ||||||
| DATI TECNICI |
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
DESCRIZIONE | U. Mis. | BH 18 | BH 25 | BH 33 | |||||
| Potenza nominale | kW | 18 | 25 | 33 | ||||||
| Campo di modulazione | kW | 10÷ 23 | 15÷ 32 | 16÷ 35 | ||||||
| Rendimento certificato | % | 90 | 90 | 90 | ||||||
| Lunghezza dei ceppi di legna | mm | 350 | 500 | 500 | ||||||
| Volume vano di carico | L | 100 | 150 | 150 | ||||||
| Peso caldaia | Kg | 400 | 550 | 560 | ||||||
| Volume scambiatore | L | 50 | 60 | 60 | ||||||
| Pressione d'esercizio max | bar | 3,0 | 3,0 | 3,0 | ||||||
| Classe di prestazione (Uni 303-5:2012) | - | 5 | 5 | 5 | ||||||
| EcoDesign (Modello economico di sostenibiltà) | - | SI | SI | SI | ||||||
| Classe energetica | - | A+ | A+ | A+ | ||||||
| Classe di qualità ambientale (D.M. 186(2017) | - | |
|
|
||||||
| POS. | DESCRIZIONE |
SEZIONE CALDAIA HARMONY HB 18 |
|
| 1 | Vano di carico del combustibile | ||
| 2 | Camera di combustione in refrattario | ||
| 3 | Scambiatore termico laterale | ||
| 4 | Scambiatore termico posteriore | ||
| 5 | Corpo caldaia inox | ||
| 6 | Rivestimento protezione vano di carico | ||
| 7 | Scatola schede elettroniche della centralina | ||
| 8 | Ventilatore d'aspirazione | ||
| 9 | Serranda scorrevole regolazione aria comburente | ||
| 10 | Coperchio sup. scambiatore di calore posteriore | ||
| 11 | Sportello vano di carico del combustibile | ||
| 12 | Sportello inf. accesso camera di combustione | ||
| 13 | Leva interna rilevamento quantità combustibile | ||
| 14 | Sensore rilevamento apertura sportello vano di carico | ||
| 15 | Attacco scarico fumi del ventilatore | ||
| 16 | Attacco ritorno G 1" 1/2 F | ||
| 17 | Attacco mandata G 1" 1/2 F | ||
| 18 | Display digitale luminoso touch screen | ||
| 19 | Serranda scorrevole regolazione aria comburente | ||
| 20 | Spioncino in vetro ceramica per ispezione fiamma | ||
| 21 | Feritoia passaggio fiamma | ||
| 22 | Piastra refrattaria post. fondo vano carico | ||
| 23 | Termostato d'emergenza | ||
| 24 | Pozzetto sonda temperatura acqua | ||
| 25 | Sonda temperatura fumi di scarico | ||
| 26 | Piastra laterale camera combustione (6pz18-25-33) | ||
| 27 | Asta sostegno sportello vano di carico aperto | ||
| 28 | Base camera di combustione (6pz18 - 9pz25-33) | ||
| 29 | Barra supporto piastre refrattarie camera combustione (2 lat. - 1 post.) | ||
| 30 | Piastra isolante sportello camera combustione (3pz18 - 4pz25-33) |
SEZIONE CALDAIA HARMONY BH 25 e 33 |
|
| 31 | Pannello distribuzione aria comburente | ||
| 32 | Turbolatori pulizia scambiatori verticali (5pz18 - 7pz25-33) | ||
| 33 | Leva azionamento turbolatori verticali | ||
| 34 | Termostato controllo temperatura acqua caldaia | ||
| 35 | Attacco carico / scarico acqua caldaia 1/2" | ||
| 36 | Blocchetto diffusore fiamma (4pz18 - 8pz25-33) | ||
| 37 | Sensore rilevamento legna e gestione mantenimento braci | ||
| 39 | Distributore interno acqua di ritorno | ||
| 40 | Presa aria primaria | ||
| 41 | Presa aria secondaria | ||
| 42 | Feritoia sup. immissione aria essiccazione legna | ||
| 43 | Piastra superiore in refrattario vano di carico (12pz18 - 14pz25-33) | ||
| 44 | Diffusore fiamma | ||
| 45 | Area accesso vano raccolta cenere scambiatore porteriore | ||
| 46 | Braccio di spinta | ||
| 47 | Tirante meccanismo di spinta | ||
| 48 | Braccio di bilanciamento | ||
| 49 | Feritoia superiore immissione aria essiccazione legna | ||
| 51 | Parte inferiore diffusore di fiamma (2pz25-33) | ||
| 52 | Parte anteriore diffusore di fiamma (2pz25-33) | ||
| 53 | Parte laterale diffusore di fiamma (2pz25-33) | ||
| 54 | Cuneo di bloccaggio (2pz25-33) | ||
| 55 | Blocchetto centrale (1pz25-33) | ||
| 56 | Blocchetto accessorio (2pz25-33) | ||
| 57 | Gruppo integrato anticondensa | NB: (5pz18 - 7pz25-33) I numeri in basso indicano la quantità dei componenti e quelli in alto i modelli a cui si riferiscono |
 |
POS. | DESCRIZIONE | |
| 15 | Attacco ritorno G 2" 1/2 F | ||
| 33 | Termostato anticondensa per miscelazione temperatura acqua di ritorno | ||
| 38 | Distributore interno acqua di ritorno | ||
| 47 | Molla di compressione del termostato | ||
| 48 | Riduzione 2”½ M → 1”½ F | ||
|
DETTAGLIO COMPONENTI VALVOLA ANTICONDENSA |
|||
| DETTAGLIO VALVOLA ANTICONDENSA | |||
| REGOLAZIONE ARIA COMBURENTE |
|
DETTAGLIO FRONTALE PRESE ARIA COMBURENTE |
||||
| DESCRIZIONE | POS. | |||
| Serranda scorrevole regolazione aria comburente e d'essiccazione | 8 | |||
| Pannello distribuzione aria comburente | 30 | |||
| Presa aria primaria | 50 | |||
| Presa aria secondaria | 51 | |||
| Presa aria essiccazione legna | 52 | |||
| Supporto attuatore elettrico | 54 | |||
| Attuatore elettrico regolazione serranda arie | 55 | |||
| Leva trasmissione moto alla serranda | 56 | |||
 |
 |
 |
||
| FASE 1 - ARIA PRIMARIA APERTA AL 100% | FASE 2 - ARIA SECONDARIA APERTA AL 100% | FASE 3 - ARIAPRIMARIA E SECONDARIA APERTE AL 50% | ||
| L’aria di pre-essiccazione e l‘aria primaria sono aperte al 100%, l’aria secondaria è completamente chiusa. Il registro dell’apporto dell’aria si trova in tale posizione in caso di combustione di legna umida o di grandi ceppi. |
L’aria secondaria è aperta al 100 %, l’aria di pre-essiccazione e l’aria primaria sono completamente chiuse. Il registro dell’apporto dell’aria si trova in tale posizione in caso di combustione di legna secca o bricchette, in cui è necessaria una maggiore quantità d’aria secondaria per una combustione efficace. |
L’aria primaria e secondaria è aperta al 50 %, l’aria di pre-essiccazione è completamente chiusa. Il registro dell’apporto dell’aria si trova in tale posizione quando l’attuatore regola la posizione del registro più idonea a mantenere il valore di ossigeno preimpostato. |
| SCARICA DEPLIANT CALDAIE A BIOMASSA BLAZE |  |
 |
| SCARICA DEPLIANT CALDAIA A LEGNA HARMONY | |
|

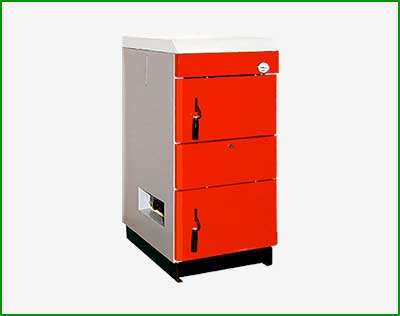

CALDAIA A LEGNA A FIAMMA ROVESCIATA EDER ECO-NZ
Il combustibile solido viene caricato nel vano superiore (pos.2) a lui dedicato, mantenendo il ciocco di legna parallelo alla feritoia della griglia di diffusione (pos.5). La regolazione dell’aria primaria (pos.4) e dell’aria secondaria (pos.7) viene eseguita agendo sugli appositi dispositivi in occasione della prima accensione. Nella camera di combustione sottostante (pos.6) si procede all’accensione utilizzando appositi cubetti accendi camino o più semplicemente con il metodo tradizionale dei rametti e carta, come raffigurato in fig.2
