17 230x230 Schema GREENPSCOMBISCHEMI CIRCUITI TERMO IDRAULICI PER CALDAIA A LEGNA CON LA TECNICA DELL'ACCUMULO

Gli schemi dei circuiti termoidraulici rappresentano graficamente il collegamento delle tubazioni e tutti i componenti dell’impianto, più precisamente: caldaie e/o pompe di calore, collettori, circolatori, radiatori e/o pavimenti radianti del riscaldamento, vasi espansione, sistemi di sicurezza e componenti per la produzione dell’acqua sanitaria.
Gli schemi degli impianti di riscaldamento ricoprono un ruolo primario come supporto ai tecnici ed agli operatori del settore a comprendere e gestire tali impianti.

Principali componenti degli schemi:

  • generatori di calore: caldaia, pompa di calore, termocamino e/o caldaia a biomassa
  • distribuzione del calore: collettori e tubazioni di mandata e di ritorno
  • terminali: radiatori, ventilconvettori e/o pannelli radianti a pavimento
  • sicurezza e regolazione: vasi d’espansione, valvole di zona, circolatori e valvole termostatiche
  • accumulatori termici: per il riscaldamento (puffer) e per la produzione di acqua sanitaria (bollitore)

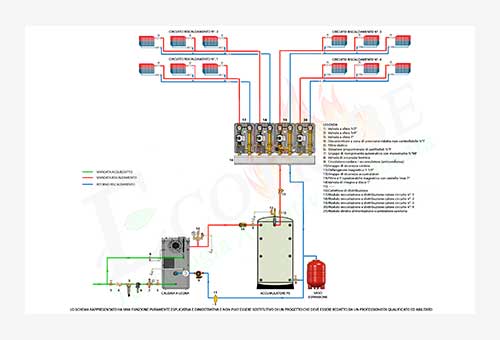

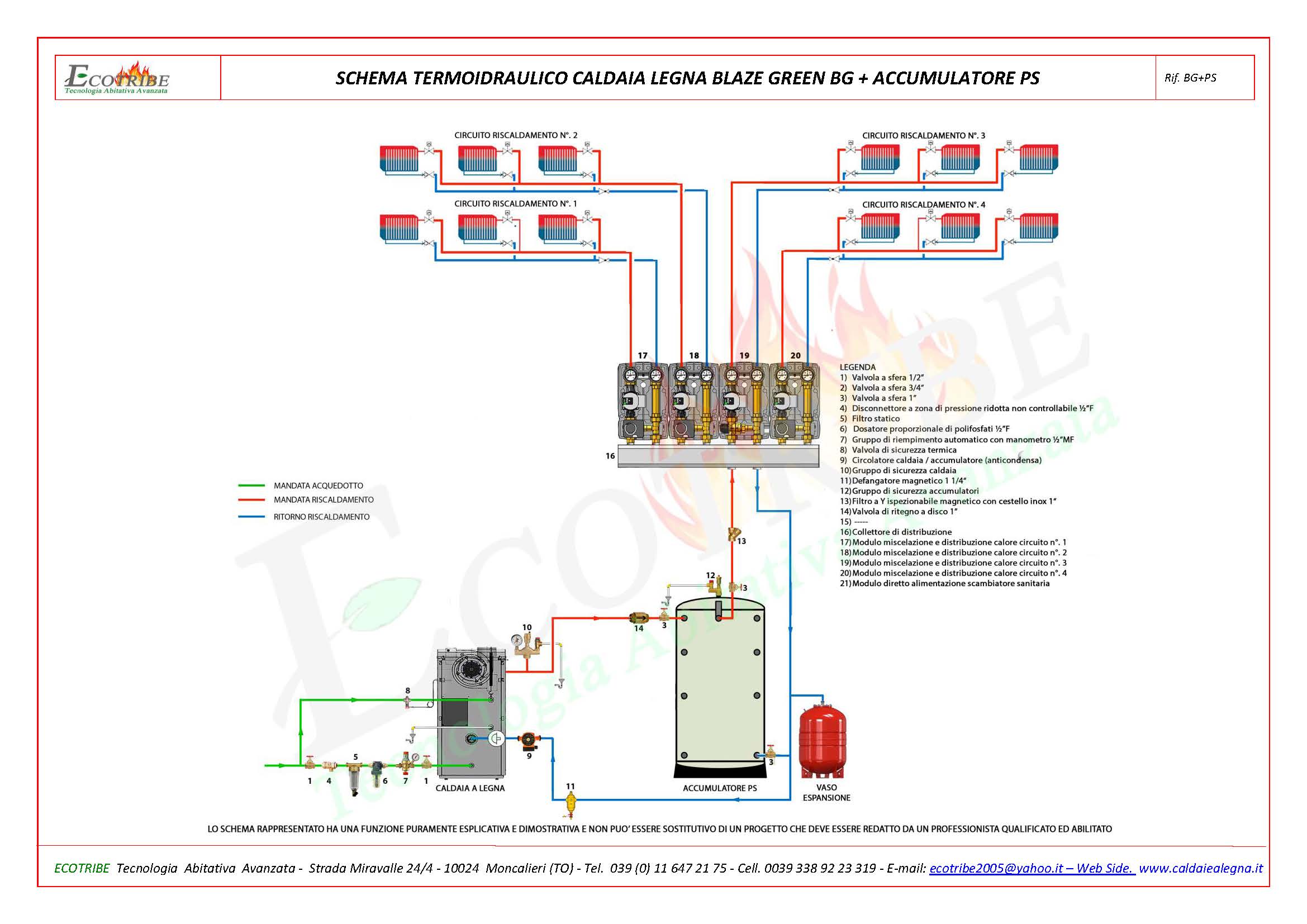

SCHEMA TERMO IDRAULICO CALDAIA LEGNA + PUFFER

Schema circuito termo idraulico con caldaia alimentata a legna con gassificazione a fiamma inversa BLAZE GREEN BG abbinata ad un accumulatore termico inerziale (Puffer) per solo riscaldamento.
Per maggiori info aprire i link:
 Schema termo idraulico per caldaia a legna Blaze Green BG e un accumulatore termico inerziale (puffer) per il solo riscaldamento

Schema termo idraulico per caldaia a legna Blaze Green BG, un puffer per il solo riscaldamento e un bollitore per la produzione della sanitaria con doppio scambiatore a serpentino

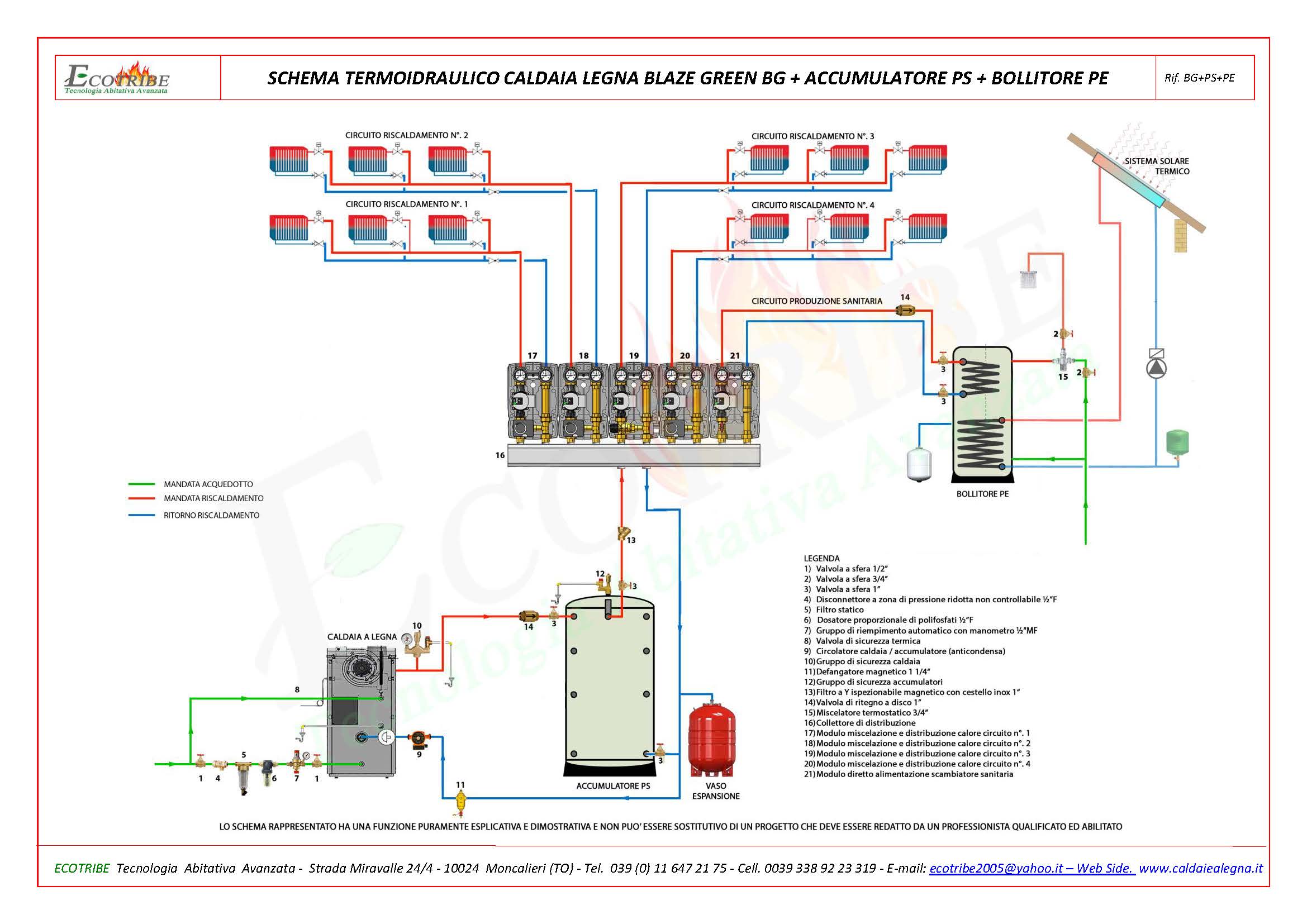

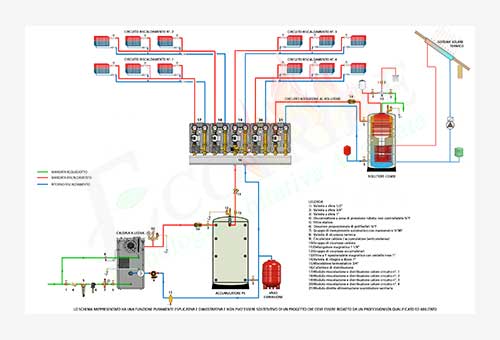

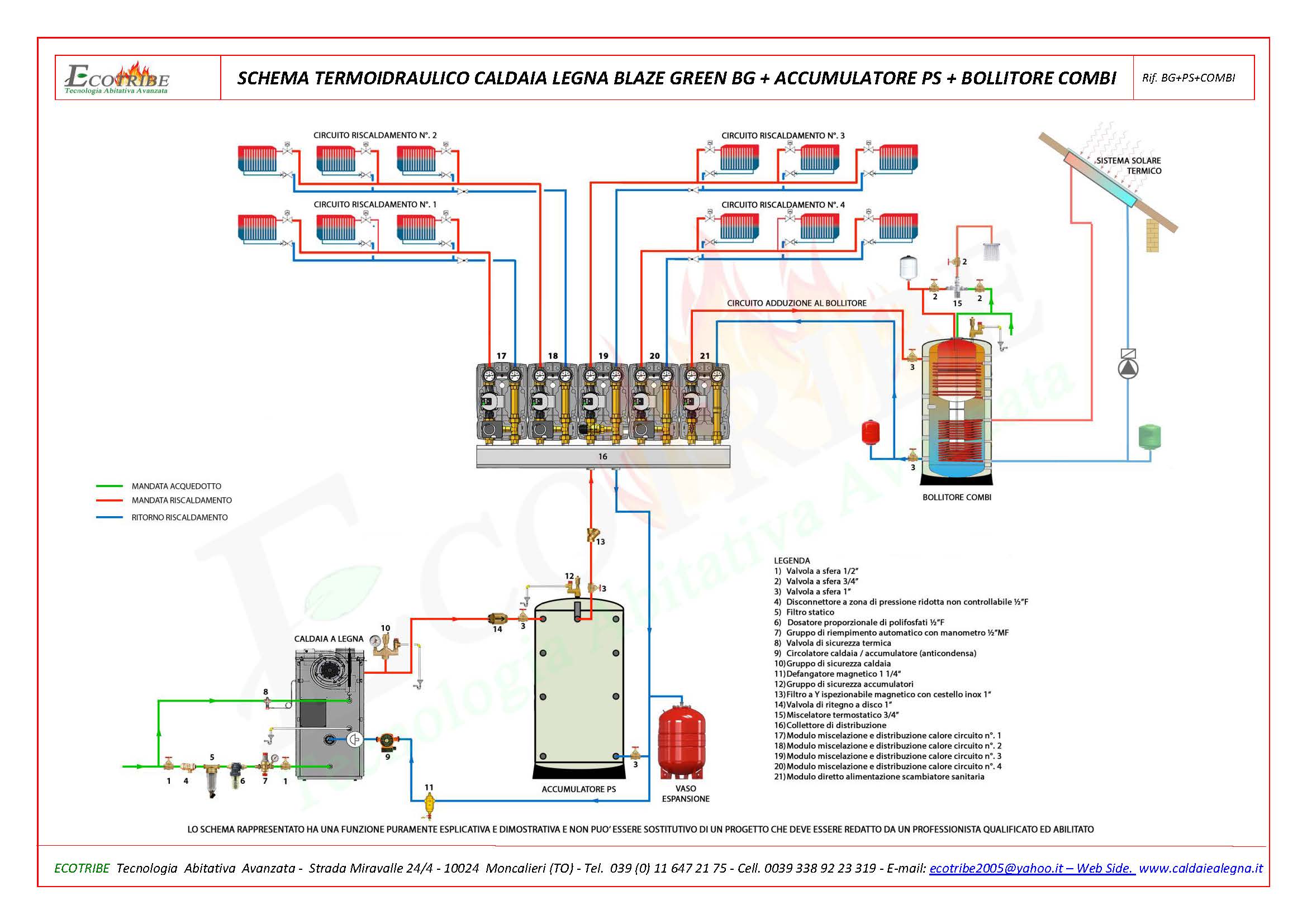

SCHEMA TERMO IDRAULICO CALDAIA LEGNA + PUFFER + BOLLITORE PE

Schema circuito termo idraulico con caldaia alimentata a legna con gassificazione a fiamma inversa BLAZE GREEN BG abbinata ad un accumulatore termico inerziale (Puffer) per solo riscaldamento e ad un bollitore con doppio scambiatore a serpentino, uno per la produzione di acqua sanitaria e l'altro per l'integrazione con un sistema solare termico o con un generatore secondario.
Per maggiori info aprire i link:

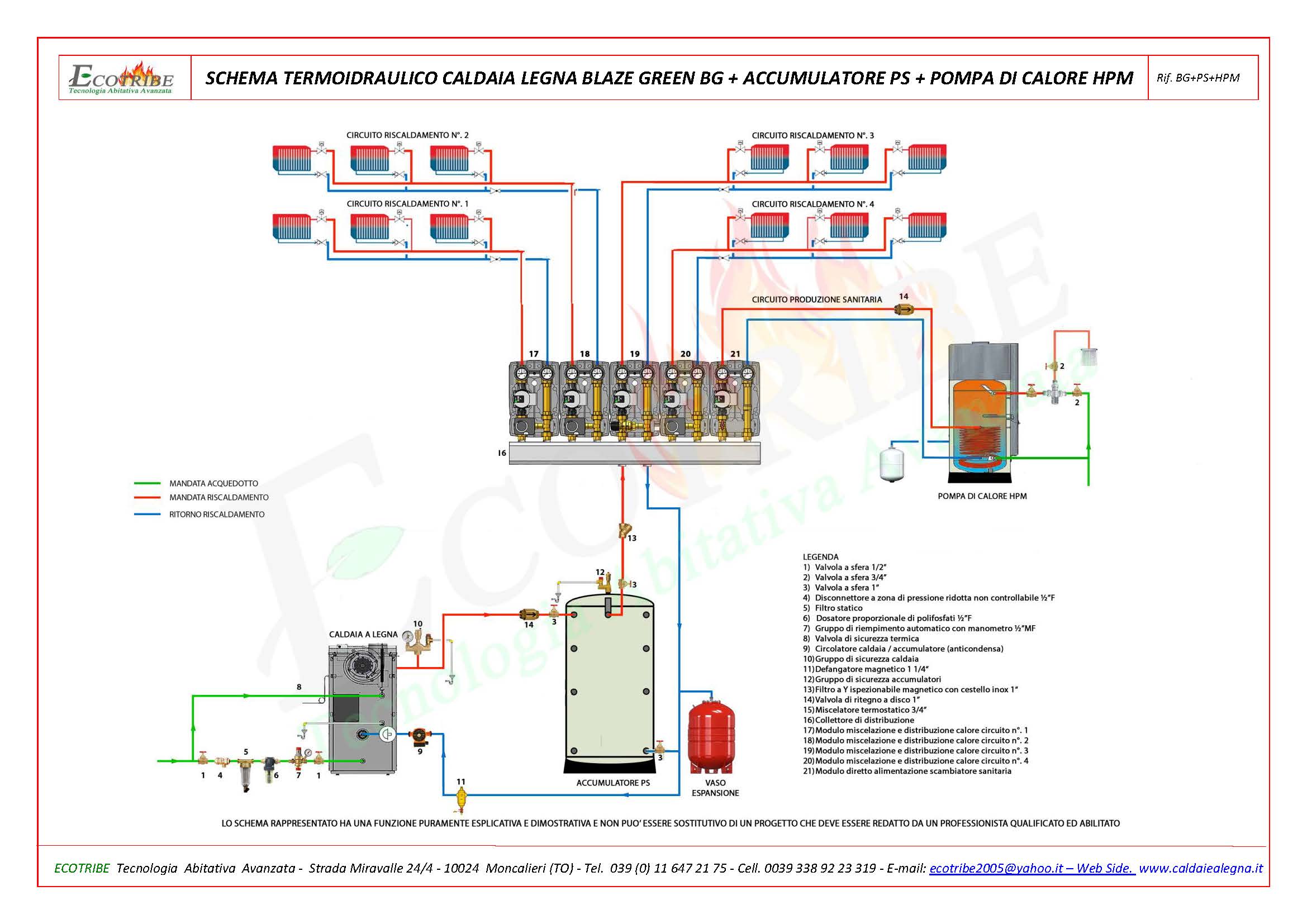

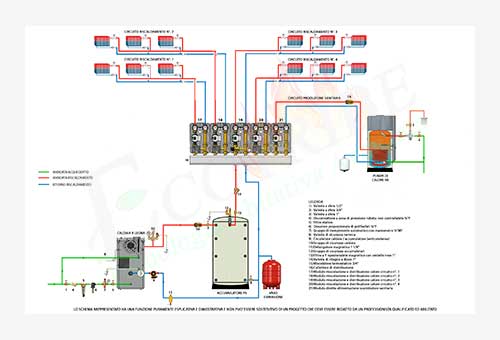

SCHEMA TERMO IDRAULICO CALDAIA LEGNA + PUFFER + SCALDAACQUA IN POMPA DI CALORE HPM

Schema circuito termo idraulico con caldaia alimentata a legna con gassificazione a fiamma inversa BLAZE GREEN BG abbinata ad un accumulatore termico inerziale (Puffer) per solo riscaldamento e ad una pompa di calore con un solo scambiatore a serpentino per la produzione di acqua sanitaria.
Per maggiori info aprire i link:
- scalda acqua in pompa di calore HPM: la rappresentazione dei collegamenti ha uno scopo solo indicativo
 Schema termo idraulico per caldaia a legna Blaze Green BG e accumulatore termico inerziale per il solo riscaldamento e uno scalda acqua sanitaria in pompa di calore con solo scambiatore a serpentino

Schema termo idraulico per caldaia a legna Blaze Green BG e accumulatore termico inerziale per il solo riscaldamento e uno scalda acqua sanitaria in pompa di calore con doppio scambiatore a serpentino

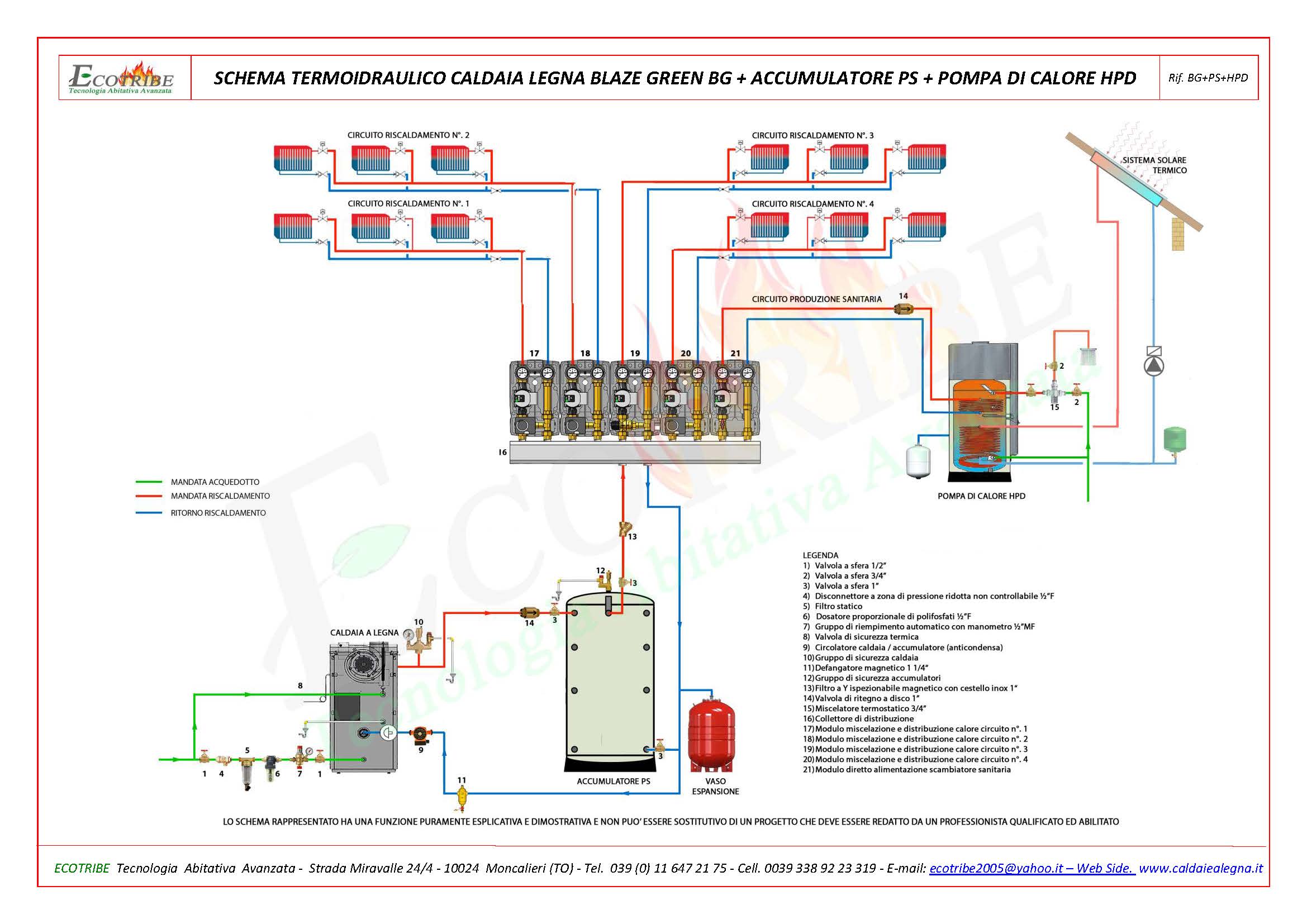

SCHEMA TERMO IDRAULICO CALDAIA LEGNA + PUFFER + SCALDAACQUA IN POMPA DI CALORE HPD

Schema circuito termo idraulico con caldaia alimentata a legna con gassificazione a fiamma inversa BLAZE GREEN BG abbinata ad un accumulatore termico inerziale (Puffer) per solo riscaldamento e ad una pompa di calore con doppio scambiatore a serpentino, uno per la produzione di acqua sanitaria e l'altro per l'integrazione con un sistema solare termico o con un generatore secondario.
 Per maggiori info aprire i link:
- scalda acqua in pompa di calore HPD: la rappresentazione dei collegamenti ha uno scopo solo indicativo


SCHEMA TERMO IDRAULICO CALDAIA LEGNA + PUFFER + BOLLITORE "TANK in TANK"

Schema circuito termo idraulico con caldaia alimentata a legna con gassificazione a fiamma inversa BLAZE GREEN BG abbinata ad un accumulatore termico inerziale (Puffer) per solo riscaldamento e ad un bolitore di tipo "TANK in TANK" per la produzione di acqua sanitaria; qualora venga scelto il modello con due scambiatori si potrà collegare sia un generatore di calore secondario e/o un sistema  di pannelli solari termici. Il bolitore è predisposto a ricevere una resistenza per l'eventuale collegamento con un sistema di pannelli fotovoltaici.
Per maggiori info aprire i link:
 Schema termo idraulico per caldaia a legna Blaze Green BG e accumulatore termico inerziale per il solo riscaldamento e un bollitore per la produzione della sanitaria con il sistema "TANK in TANK"

Schema termo idraulico per caldaia a legna Blaze Green BG e accumulatore termico inerziale per il solo riscaldamento e un bollitore per la produzione della sanitaria in continuo con due scambiatori a serpentino in rame

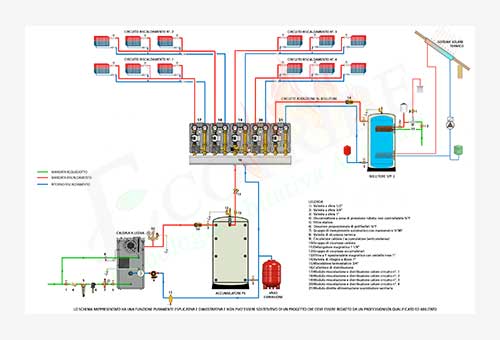

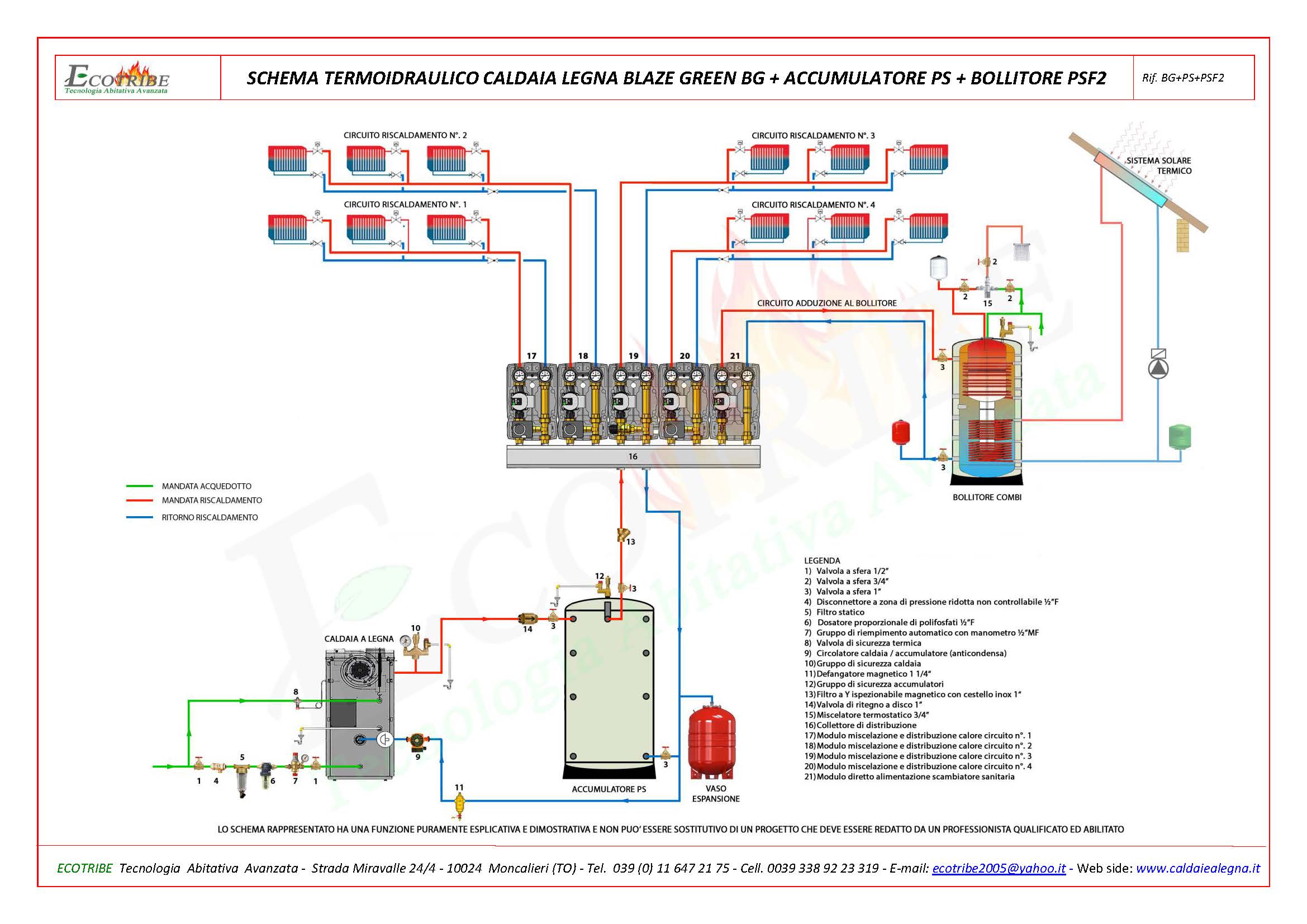

SCHEMA TERMO IDRAULICO CALDAIA LEGNA + PUFFER + BOLLITORE PSF2

Schema circuito termo idraulico con caldaia alimentata a legna con gassificazione a fiamma inversa BLAZE GREEN BG abbinata ad un accumulatore termico inerziale (Puffer) per solo riscaldamento e ad un bolitore di tipo "PUFFER FLANGIATO" per la produzione di acqua sanitaria; qualora vengano montate sulle flange gli scambiatori in rame si potrà collegare sia un generatore di calore secondario e/o un sistema  di pannelli solari termici. Il bolitore è predisposto a ricevere una resistenza per l'eventuale collegamento ad un sistema di pannelli fotovoltaici.
Per maggiori info aprire i link:


SCHEMA TERMO IDRAULICO CALDAIA LEGNA + PUFFER + BOLLITORE "SPIRA"

Schema circuito termo idraulico con caldaia alimentata a legna con gassificazione a fiamma inversa BLAZE GREEN BG abbinata ad un accumulatore termico inerziale (Puffer) per solo riscaldamento e ad un bollitore di tipo "SPIRA" per la produzione di acqua sanitaria in continuo; qualora venga scelto il modello con due scambiatori si potrà collegare sia un generatore di calore secondario e/o un sistema di pannelli solari termici. Il bolitore è predisposto a ricevere una resistenza per l'eventuale collegamento ad un sistema di pannelli fotovoltaici.
Per maggiori info aprire i link:
 Schema termo idraulico per caldaia a legna Blaze Green BG e accumulatore termico inerziale per il solo riscaldamento e un bollitore per la produzione della sanitaria in continuo con il sistema "SPIRA"

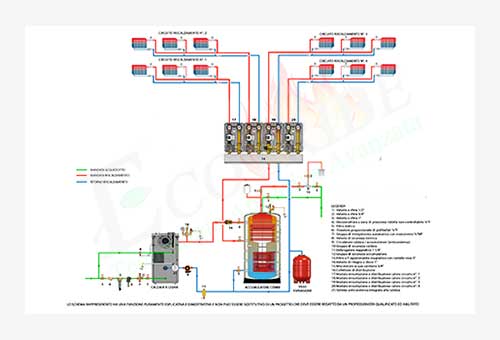

Schema termo idraulico per caldaia a legna Blaze Green BG e accumulatore termico combinato per riscaldamento e produzione della sanitaria con il sistema "TANK in TANK"

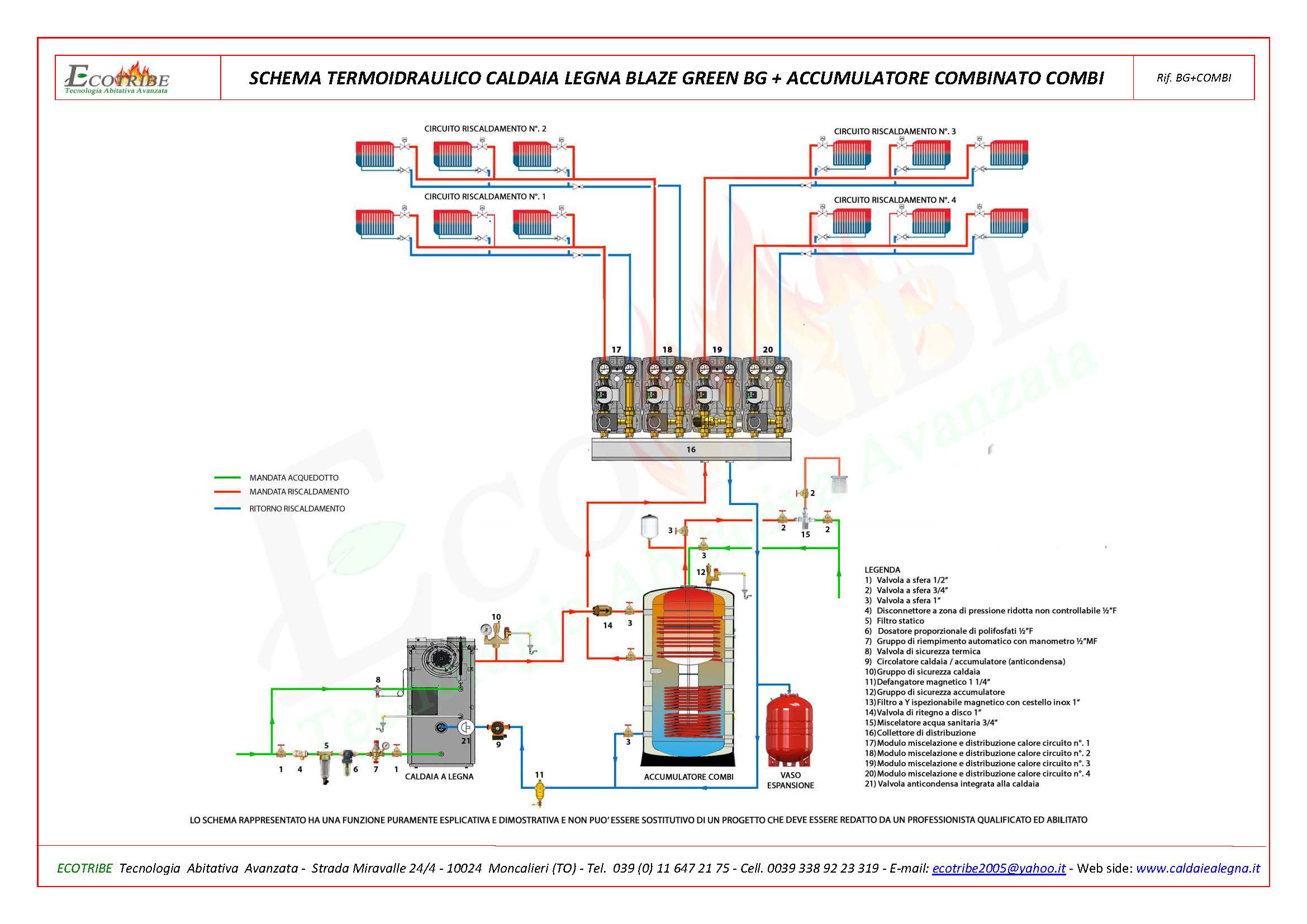

SCHEMA TERMOIDRAULICO CALDAIA LEGNA + ACCUMULATORE COMBINATO "TANK in TANK"

Schema circuito termo idraulico con caldaia alimentata a legna con gassificazione a fiamma inversa BLAZE GREEN BG abbinata ad un accumulatore termico combinato per riscaldamento e produzione di acqua sanitaria secondo il sistema "TANK inTANK". Questo accumulatore può avere al suo interno due scambiatori a serpentino, uno per collegare un secondo generatore di calore esterno ed il secondo scambiatore per collegare un sistema  di pannelli solari termici. E' predisposto a ricevere una resistenza per l'eventuale collegamento ad un sistema di pannelli fotovoltaici.
Per maggiori info aprire i link:

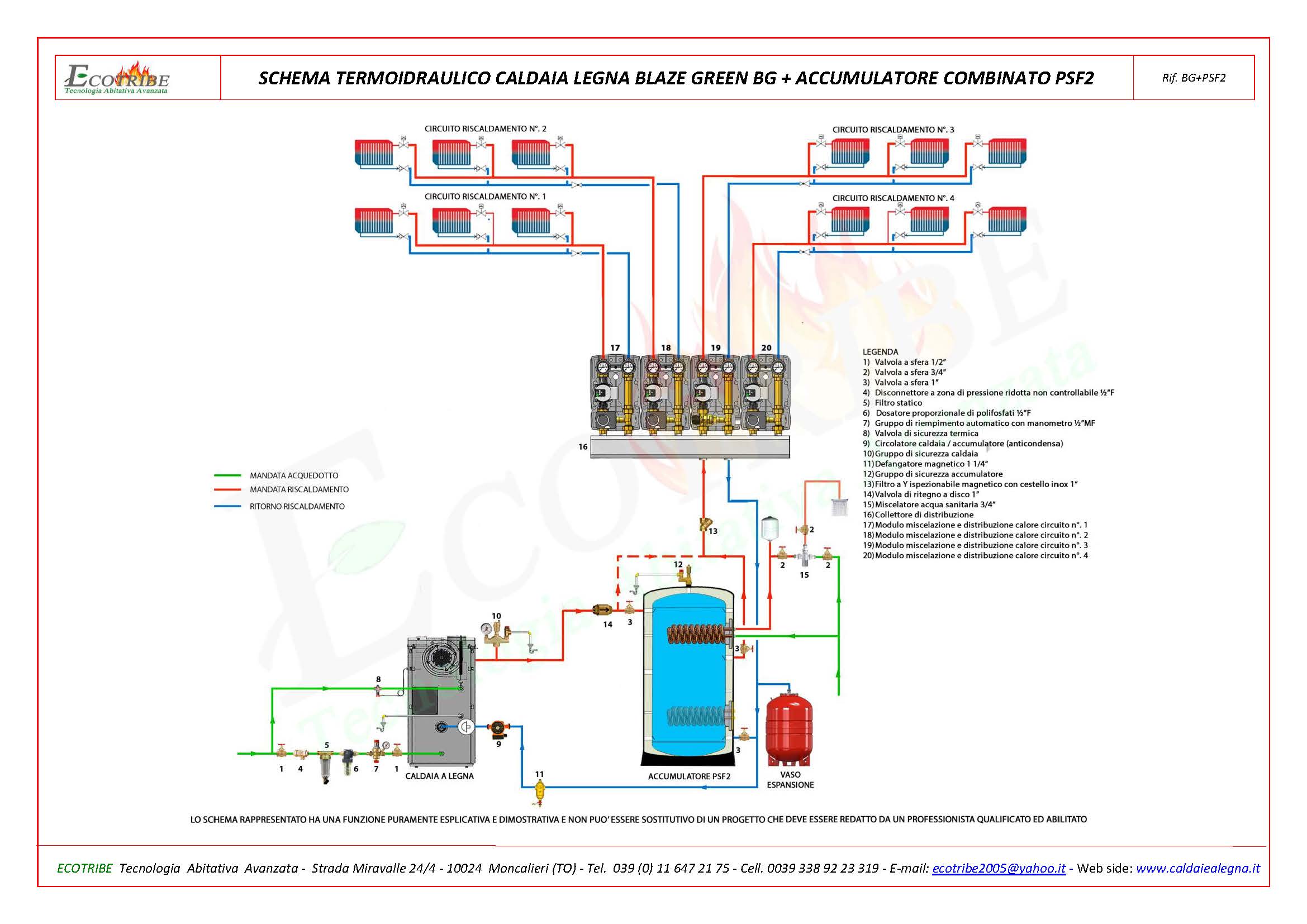

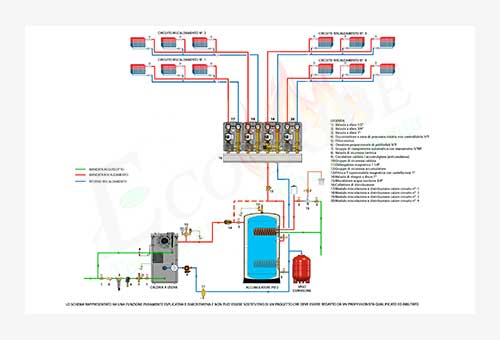

SCHEMA TERMOIDRAULICO CALDAIA LEGNA + ACCUMULATORE COMBINATO PSF2

Schema circuito termo idraulico con caldaia alimentata a legna con gassificazione a fiamma inversa BLAZE GREEN BG abbinata ad un accumulatore termico combinato per riscaldamento e produzione di acqua sanitaria secondo il principio di produzione in contuno. Il puffer viene fornito con due flange a cui possono essere applicati due scambiatori a serpentino in rame, uno per collegare un eventuale secondo generatore di calore ed il secondo per collegare un sistema  di pannelli solari termici. E' predisposto a ricevere una resistenza per l'eventuale collegamento ad un sistema di pannelli fotovoltaici.
Per maggiori info aprire i link:
 Schema termo idraulico per caldaia a legna Blaze Green BG e accumulatore termico combinato per riscaldamento e produzione della sanitaria in continuo con scambiatore a serpentino in rame.

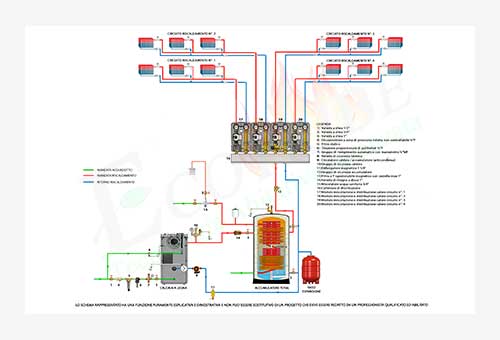

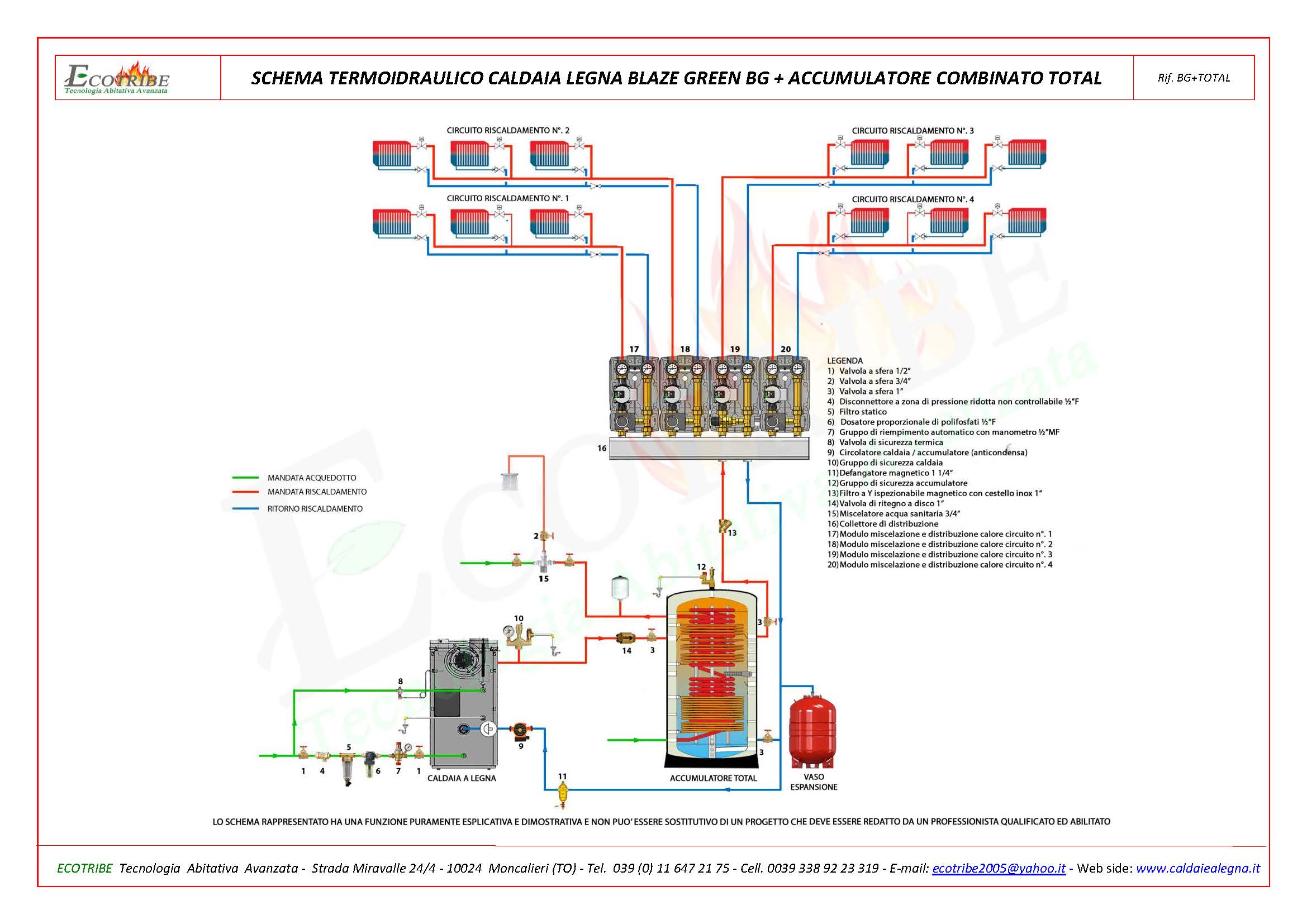

Schema termo idraulico per caldaia a legna Blaze Green BG e accumulatore termico combinato per riscvldamento e produzione della sanitaria con il sistema in continuo "SPIRA"
SCHEMA TERMOIDRAULICO CALDAIA LEGNA + ACCUMULATORE COMBINATO "SPIRA"
Schema circuito termo idraulico con caldaia alimentata a legna con gassificazione a fiamma inversa BLAZE GREEN BG abbinata ad un accumulatore termico combinato per riscaldamento e produzione di acqua sanitaria secondo il sistema "SPIRA". L'accumulatore combinato TOTAL, oltre a servire al riscldamento, serve per la produzione di acqua sanitaria in continuo; qualora venga scelto il modello con due scambiatori si potrà collegare su uno scambiatore un generatore di calore secondario e sull'altro un sistema di pannelli solari termici. Il bolitore è predisposto a ricevere una resistenza per l'eventuale collegamento ad un sistema di pannelli fotovoltaici.
Per maggiori info aprire i link:

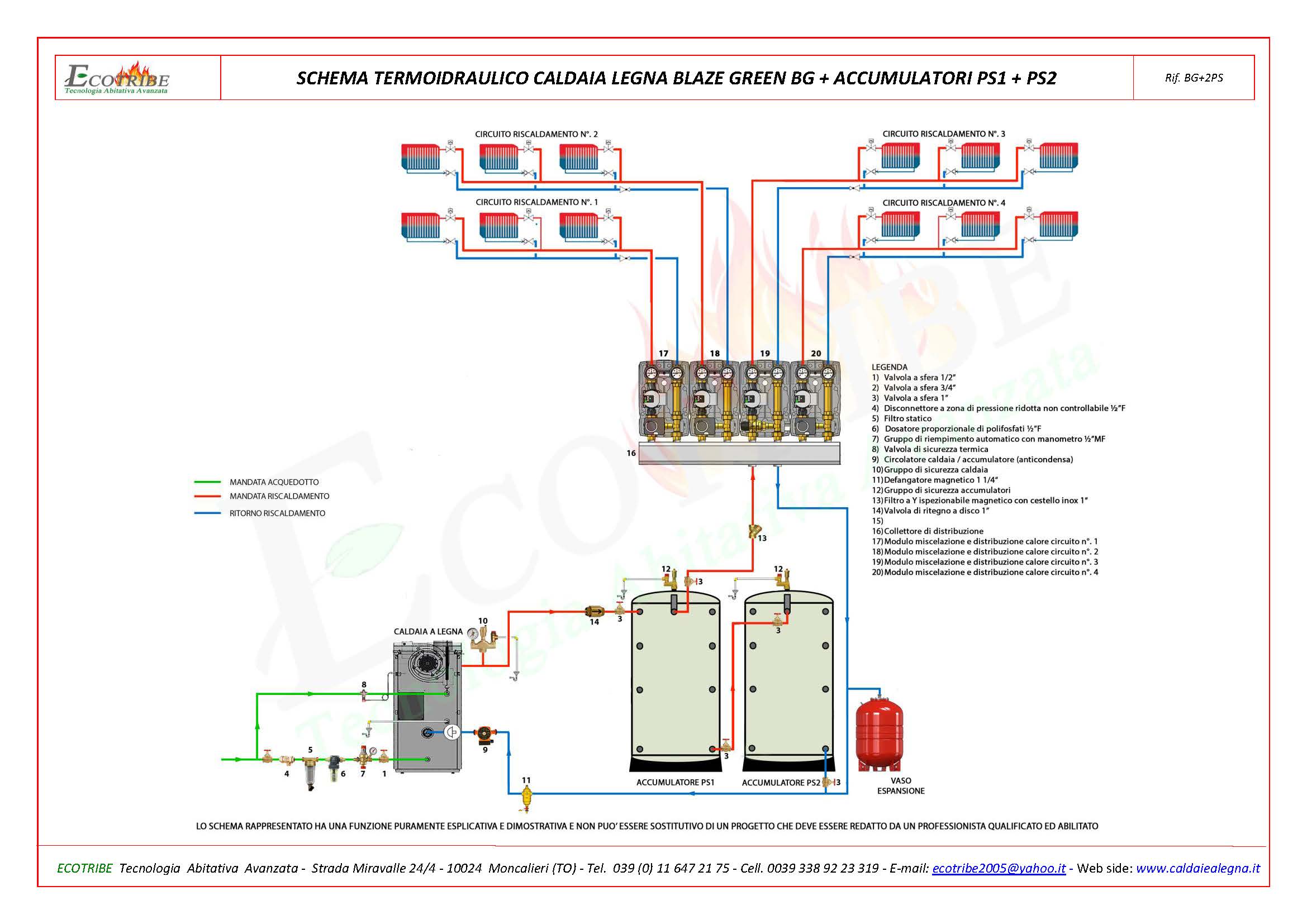

SCHEMA TERMOIDRAULICO CALDAIA LEGNA + ACCUMULATORE TERMICO PS1 + PS2

Schema circuito termo idraulico con caldaia alimentata a legna con gassificazione a fiamma inversa BLAZE GREEN BG abbinata ad un accumulatore termico combinato per riscaldamento e produzione di acqua sanitaria secondo il principio di produzione in contuno. Il puffer viene fornito con due flange a cui possono essere applicati due scambiatori a serpentino in rame, uno per collegare un eventuale secondo generatore di calore ed il secondo per collegare un sistema  di pannelli solari termici. E' predisposto a ricevere una resistenza per l'eventuale collegamento ad un sistema di pannelli fotovoltaici.
Per maggiori info aprire i link:

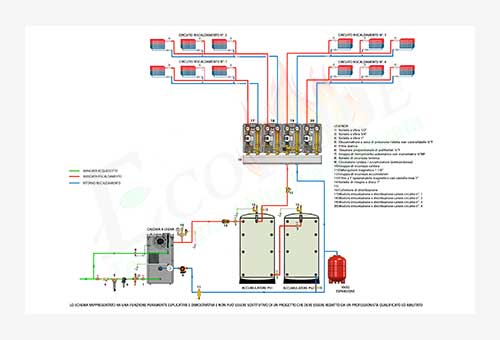

 Schema termo idraulico per caldaia a legna Blaze Green BG e doppio accumulatore etrmico inerziale per il solo riscaldamento

Schema termo idraulico per caldaia a legna Blaze Green BG, doppio puffer per riscaldamento e bollitore per la produzione della sanitaria con doppio scambiatore a serpentino

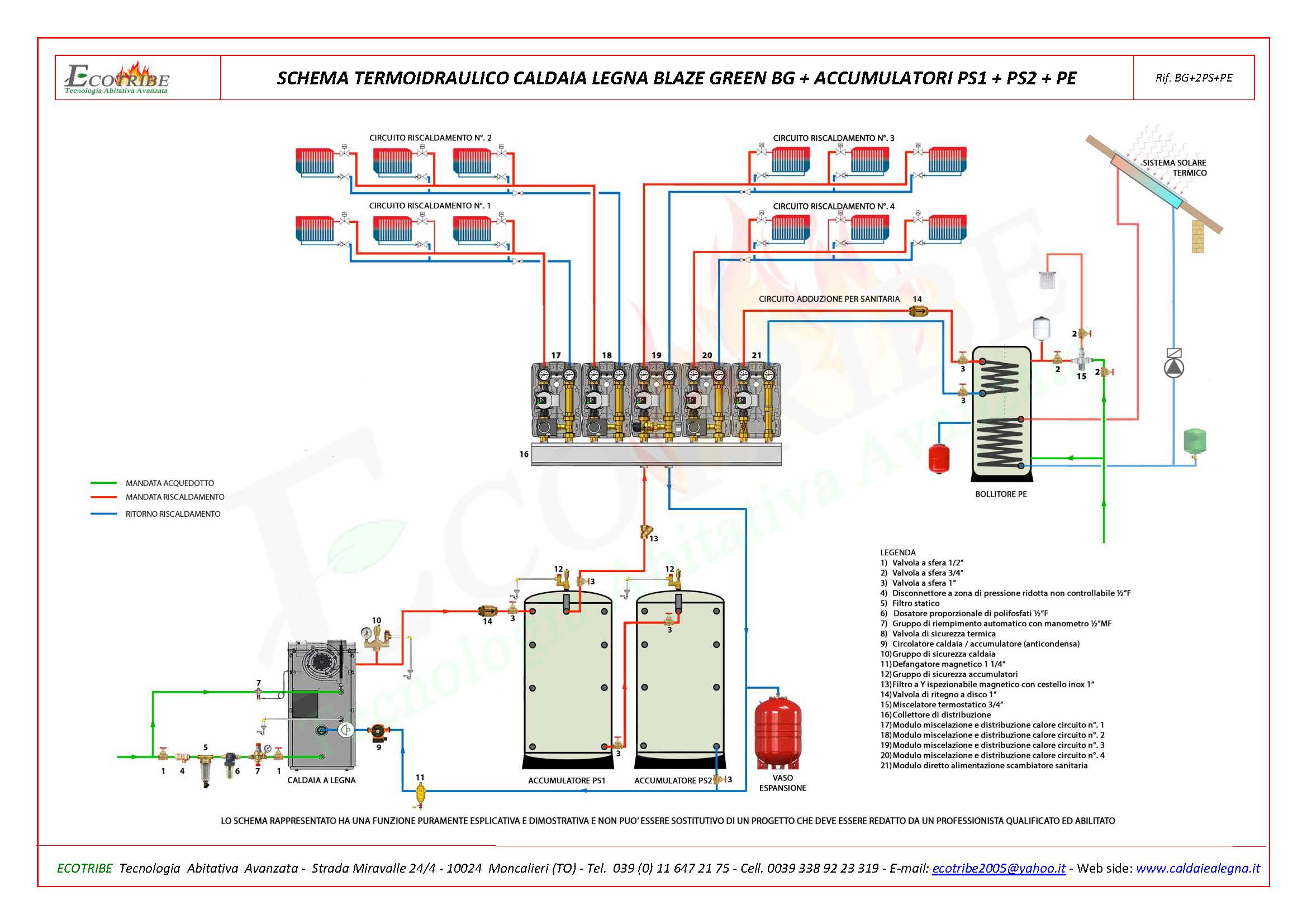

SCHEMA TERMO IDRAULICO CALDAIA LEGNA + ACCUMULATORI TERMICI PS1+PS2 + BOLLITORE PE
Schema circuito termo idraulico con caldaia alimentata a legna con gassificazione a fiamma inversa BLAZE GREEN BG abbinata ad un accumulatore termico combinato per riscaldamento e produzione di acqua sanitaria secondo il sistema "SPIRA". L'accumulatore combinato TOTAL, oltre a servire al riscldamento, serve per la produzione di acqua sanitaria in continuo; qualora venga scelto il modello con due scambiatori si potrà collegare su uno scambiatore un generatore di calore secondario e sull'altro un sistema di pannelli solari termici. Il bolitore è predisposto a ricevere una resistenza per l'eventuale collegamento ad un sistema di pannelli fotovoltaici.
Per maggiori info aprire i link:

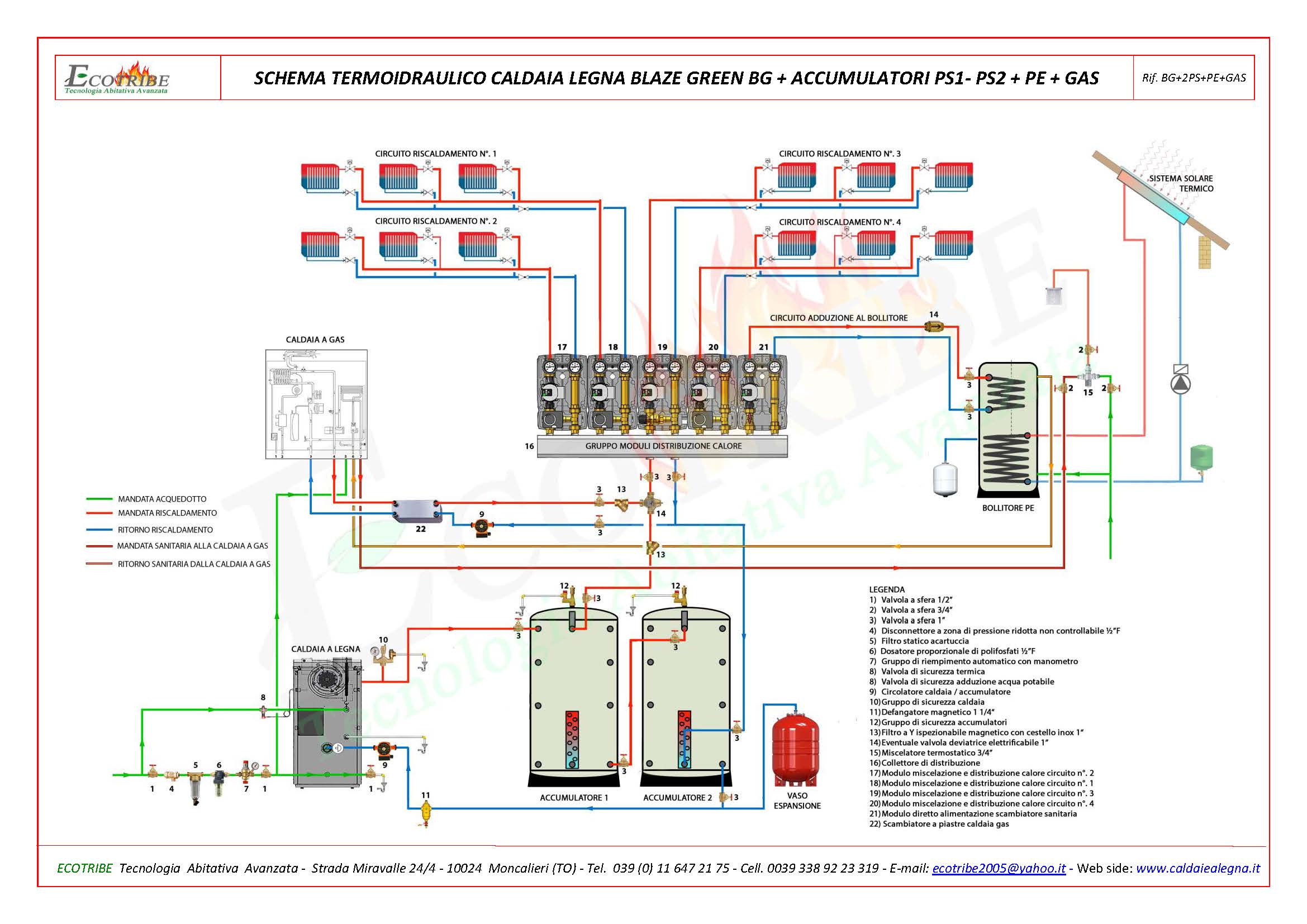

SCHEMA TERMO IDRAULICO CALDAIA LEGNA + ACCUMULATORI TERMICI PS1+PS2 + BOLLITORE PE + GAS
Schema circuito termo idraulico con caldaia alimentata a legna con gassificazione a fiamma inversa BLAZE GREEN BG abbinata ad un accumulatore termico combinato per riscaldamento e produzione di acqua sanitaria secondo il principio di produzione in contuno. Il puffer viene fornito con due flange a cui possono essere applicati due scambiatori a serpentino in rame, uno per collegare un eventuale secondo generatore di calore ed il secondo per collegare un sistema  di pannelli solari termici. E' predisposto a ricevere una resistenza per l'eventuale collegamento ad un sistema di pannelli fotovoltaici.
Per maggiori info aprire i link:
- caldaia murale a gas: la rappresentazione dei collegamenti ha uno scopo solo indicativo

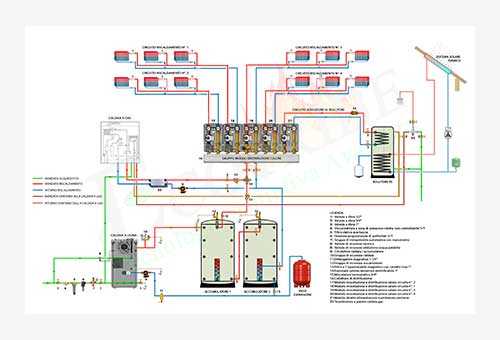

 Schema termo idraulico per caldaia a legna Blaze Green BG, doppio puffer per riscaldamento, bollitore per la produzione della sanitaria e caldaia murale alimentata gas
