CALDAIA LEGNA A FIAMMA ASSIALE HDG EURO 30-50

Caldaia a legna con gassificazione a fiamma assiale con corpo in acciaio speciale sp. 10mm
Regolatore con display digitale luminoso touch screen da 4,3", a richiesta CONTROL XL con display da 7"
Carico del combustibile dall'alto con sportello ad apertura assistita
Regolazione della combustione e potenza con sonda lambda, sonda fumi e sonda temperatura esterna.
Camera di carico a forma troncoconica rovesciata per migliorare l'avanzamento del combustibile
Rivestimento refrattario saldato per una miglior combustione di materiali triti derivati dal legno (solo su richiesta)
Massiccia griglia di combustione e ugello del bruciatore in ghisa grigia
Griglia e zone d'aria regolabili per un adeguamento ottimale della combustione ai diversi combustibili
Apporto aria comburente primaria e secondaria indipendente servo assistita con attuatori elettrici
Camera di combustione in moduli refrattari termo-resistenti per una combustione ottimale con bassi indici inquinanti
Ampie superfici verticali dello scambiatore di calore
Classe di qualità ambientale


Legna pezzata

Bricchetti pressati

Scarti di falegnameria

Trucioli

Cippato

Il generatore di calore HDG della Serie EURO 30 è una caldaia a legna speciale con gassificazione a fiamma assiale, massiccia nella costruzione, con un design moderno ed elegante e con un elevato comfort di comando per il riscaldamento. La caldaia è disponibile con potenze nominali di: 30 - 40 e 48kW e può essere corredata con un display digitale touch screen da 7”.

Il caricamento viene effettuato comodamente dall'alto nella parte anteriore come anche la pulizia degli scambiatori nella parte posteriore; l’apertura degli sportelli è assistita con pistoni pneumatici a gas. La fiamma assiale aumenta il tempo di permanenza dei gas prodotti dalla pirolisi all’interno della camera e grazie ad una combustione ottimizzata si ha un più alto coefficiente di rendimento e indici emissivi più bassi.

Le parti costituenti il corpo delle caldaie sono realizzate in lamiera d’acciaio speciale di sp. 10mm, sono accuratamente tagliate e saldate per garantire un perfetto assemblaggio ed una sicura tenuta idraulica nel tempo.

Al termine del montaggio ogni caldaia viene controllata singolarmente e sottoposta a svariati test di qualità al fine di garantire all’utente finale un prodotto ai vertici della gamma presenti sul mercato. Queste caratteristiche conferiscono alla caldaia una grande robustezza e sono garanzia di lunga durata, ma è il caricamento dall’alto e la fiamma assiale che la rendono ormai unica nel suo genere. In questo modo, oltre alla legna pezzata da 50cm, è possibile caricare comodamente anche cippato grossolano, piccoli pezzi e scarti di falegnameria, rendendo particolarmente interessante il loro utilizzo nelle applicazioni agricole, silvicole e nell’industria del legno. Si raccomanda di caricare il materile trito a strati intercalati con la legna in modo che sia possibile il passaggio dell’aria comburente e la fiamma non rischi di venire “soffocata”.

COMBUSTIBILI AMMESSI

NB: l'uso dei combustibili triti o granulari, in una caldaia a legna a gassificazione con fiamma inversa, sono subordinati alla possibilità di lasciare circolare all'inteno del generatore l'aria comburente. Per questa ragione i combustibili frammentati vanno intercalati a normali strati di legna pezzata. L'uso esclusivo di questi tipi di combustibile può ostruire il passaggio dell'aria primaria e di conseguenza portare al soffocamento della fiamma, con il rischio di spegnimento della caldaia. Per utilizzare principalmente questi tipi di combustibili si consiglia di prendere in considerazione caldaie più specifiche.

NB: le dimensioni della EURO 30 / 40 /50 sono uguali per tutti i modelli. La potenza nominale è in funzione dell'aria comburente che viene variata elettronicamente.

POS.	DENOMINAZIONE	MISURA (mm)	POS.	DENOMINAZIONE	MISURA (mm)
A	Altezza caldaia	1370	H	Sporgenza ventilatore d'aspirazione	220
B	Larghezza caldaia (senza accensione automatica)	785	I	Diametro attacco tubo scarico fumi	180
C	Larghezza caldaia (con accensione automatica)	895	J	Altezza asse centrale attacco mandata	1180
D	Altezza con sportello di carico aperto	1990	K	Altezza asse centrale attacco del tubo di scarico	1110
E	Altezza corpo caldaia con sportello di carico chiuso	1110	L	Altezza asse centrale attacco ritorno	600
F	Dimensione max corpo caldaia completa di rivestimento	1260	M	Altezza con coperchio posteriore aperto	1920
G	Ingombro max (con sportello cenere aperto e ventilatore montato)	1960		Dimensioni caldaia senza parti aggiuntive	1395x785x1370


DESCRIZIONE DATI TECNICI	U. Mis.	HDG Euro 30	HDG Euro 40	HDG Euro 50
Potenza nominale	kW	30	40	50
Potenza minima	kW	-	30	30
Rendimento certificato	%	92,6	92,3	92,0
Lunghezza max pezzatura legna	mm	550	550	550
Volume vano di carico	L	220	220	220
Peso caldaia	Kg	979	979	979
Volume d'acqua in caldaia	L	178	178	178
Pressione d'esercizio max	bar	3,0	3,0	3,0
Temperatura fumi potenza nom. / pot. minima	C°	140 / 140	160 / 140	180 / 140
Diametro attacco scarico fumi	mm	180	180	180
Classe di prestazione (Uni 303-5:2012)	-	5	5	5
EcoDesign (Modello economico di sostenibiltà)	-	SI	SI	SI
Classe energetica	-	A+	A+	A+
Classe di qualità ambientale (D.M. 186(2017)	-

POS.		DESCRIZIONE COMPONENTI
1		Regolatore HDG CONTROL con display digitale touch screeen
2		Sportello vano di carico con apertura pneumoassistita
3		Attuatori elettrici dedicati per regolazione aria comburente primarria e secondaria
4		Sportello accesso vano raccolta cenere con cassetto
5		Griglia in ghisa grigia regolabile in altezza
6		Ugello in ghisa grigia per apporto aria secondaria
7		Vano di carico combustibile a forma di tronco di cono rovesciato
8		Camera di combustione e post combustione modulare in refrattario
9		Coperchi laterali per pulizia cenere secondaria degli scambiatori verticali
10		Ventilatore d'aspirazione per regolazione apporto aria comburente e scarico dei fumi
11		Sonda lambda e sonda temperatura fumi di scarico
12		Scambiatori verticali con ampia superficie per un grande scambio termico
13		Sportello posteriore accesso alla camera combustione
14		Scambiatore termico di sicurezza
15		Attacchi mandata/ritorno DN 32 F

DETTAGLI PARTICOLARI PRIMARI CALDAIA

	CENTRALINA CON DISPLAY DIGITALE TOUCH SCREEN - L'HDG Control è il cuore dell'intero sistema di regolazione della combustione della HDG Euro. Regola tutti i processi elettronici necessari per la produzione di calore e per una combustione ottimale. L'HDG Control dispone inoltre di un regolatore integrato del riscaldamento e del sistema con possibilità di allacciamento alla gestione del serbatoio di accumulo e alle regolazioni del circuito di riscaldamento utilizzabili a seconda del tipo di sistema. L'HDG CONTROL con display touch screen da 4,3" viene fornito di serie, su richiesta può essere fornito l'HDG CONTROL XL con display touch screen da7".
RIVESTIMENTO VANO DI CARICO CON PLACCHETTE D'ACCIAIO REFRATTARIO - Opzionalmente la HDG Euro è disponibile con un rivestimento refrattario speciale saldato nella camera di carico per una combustione lunga di cippato, bricchetti pressati e scarti di falegnameria secondo le classi di combustione 6 e 7 (ai sensi della prima BImSchV, Legge federale sul controllo delle emissioni, per aziende di lavorazione e trasformazione del legno). In questa variante la larghezza della camera di carico è di ca. 54 cm e il volume di carico di circa 200 l compreso il dispositivo di sollevamento della griglia.

	ATTUATORI ELETTRICI VALVOLE PRESA D'ARIA COMBURENTE - L'unità di regolazione dell'aria con i servomotori per l'aria primaria e secondaria garantisce un'esatta regolazione della quantità d'aria durante tutta la durata della combustione. A combustione terminata i servomotori vengono chiusi automaticamente per ridurre il raffreddamento della caldaia. Se la caldaia non viene impiegata per più di sette giorni, il programma di protezione fa sì che essa venga “areata” con i servomotori aperti.
GRIGLIA IN GHISA PARTE INFERIORE VANO DI CARICO - La parte inferiore della camera di carico è costituita da una griglia di combustione di qualità in ghisa grigia. È una griglia che pesa 42 kg, massiccia, a forma conica, che si allarga in basso, divisa in tre parti estraibili singolarmente. Anche lo sportello per la pulizia anteposto è costruito in ghisa massiccia e provvisto di quattro regolatori per l'aria. Le guide per il sollevamento della griglia consentono di regolarla in altezza in base al combustibile impiegato.
	FERITOIA DI COLLEGAMENTO CON CAMERA DI COMBUSTIONE (PASSAGGIO FIAMMA) - Nell'ugello di combustione in ghisa dal peso di oltre 30 kg viene preriscaldata l'aria secondaria. Per contro l'ugello di combustione è protetto contro il surriscaldamento: una garanzia di lunga durata. Grazie alla speciale costruzione ad alette, possono uscire i gas di combustione che si formano nel pozzetto di carico. Questa caratteristica rende l'HDG Euro adatta a numerosi combustibili a base di legno. L'uscita dell'aria secondaria è progettata appositamente per garantire un movimento vorticoso ottimale dell'aria con i gas di combustione, assicurando così il processo preliminare per una combustione pulita.

NOTE CENTRALE TERMICA E CANNA FUMARIA

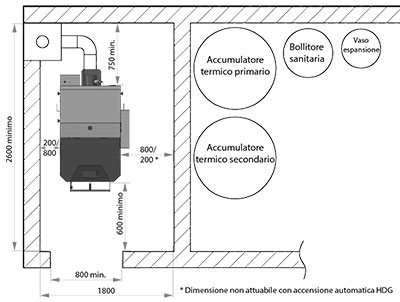

Per poter eseguire agevolmente la futura manutenzione ordinaria e straordinaria della 9 Schema attacco canna fumaria

caldaia si consiglia di rispettare le misure minime indicate nello schema. Il collegamento della caldaia al camino deve essere fatto in conformità con le norme vigenti; una canna fumaria giustamente dimensionata è la premessa per il perfetto funzionamento di tutto il sitema. Il tubo di collegamento fra la caldaia ed il camino (tubo da fumo) deve essere il più corto possibile e normalmente disposto con pendenza a salire verso l’imbocco del camino.

Il diametro minimo della canna fumaria è di 180mm, è comunque consigliabile verificare sempre che il tiraggio della canna fumaria corrisponda alle richieste del fabbriucante. Qualora il tiraggio sia troppo elevato è bene installare un limitatore di tiraggio.

Si consiglia di sigillare i giunti con un'opportuno sigillante o con del nastro d’alluminio, per evitare fuoriuscite di fumo durante la fase d’accensione

NB: Le presenti indicazioni hanno carattere puramente informativo, la canna fumaria va calcolata da un tecnico qualificato e abilitato.

SCARICA DEPLIANT CALDAIE A BIOMASSA HDG BAVARIA

SCARICA DEPLIANT CALDAIA LEGNA CON GASSIFICAZIONE A FIAMMA ASSIALE HDG BAVARIA EURO 30
