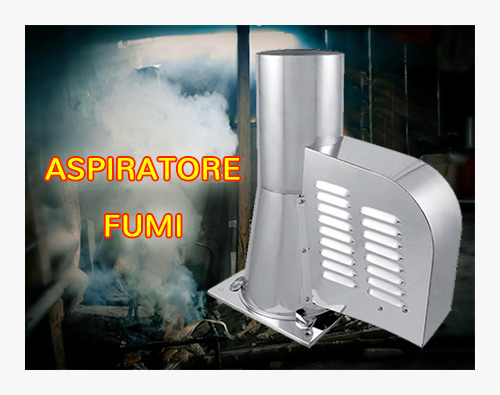

01 500x395 Pres gruppo anticondNormalmente a seguito dell’accensione della fiamma in un generatore di calore, sia che sia a camera aperta o a camera chiusa, si crea una circolazione naturale d'aria, l’aria calda sale perché più leggera e la fredda ristagna nella parte sottostante mettendo in depressione l’interno del generatore.
Perché questo sistema funzioni in maniera ottimale il condotto del camino dovrebbe avere un andamento verticale, una lunghezza ed una sezione corretta, non dovrebbe presentare restringimenti, deviazioni orizzontali o inclinate, inoltre le pareti andrebbero isolate termicamente al fine di evitare il raffreddamento dei fumi prima che raggiungano l’uscita.
Purtroppo tutte queste specifiche non sempre vengono soddisfatte nei camini esistenti, a tale scopo è stato ideato l’aspiratore da camino GCK che serve ad aumentare ed a stabilizzare il tiraggio di un camino indipendentemente dall’altezza del camino, dalla velocità del vento o da altre condizioni naturali avverse al funzionamento ottimale della canna fumaria.

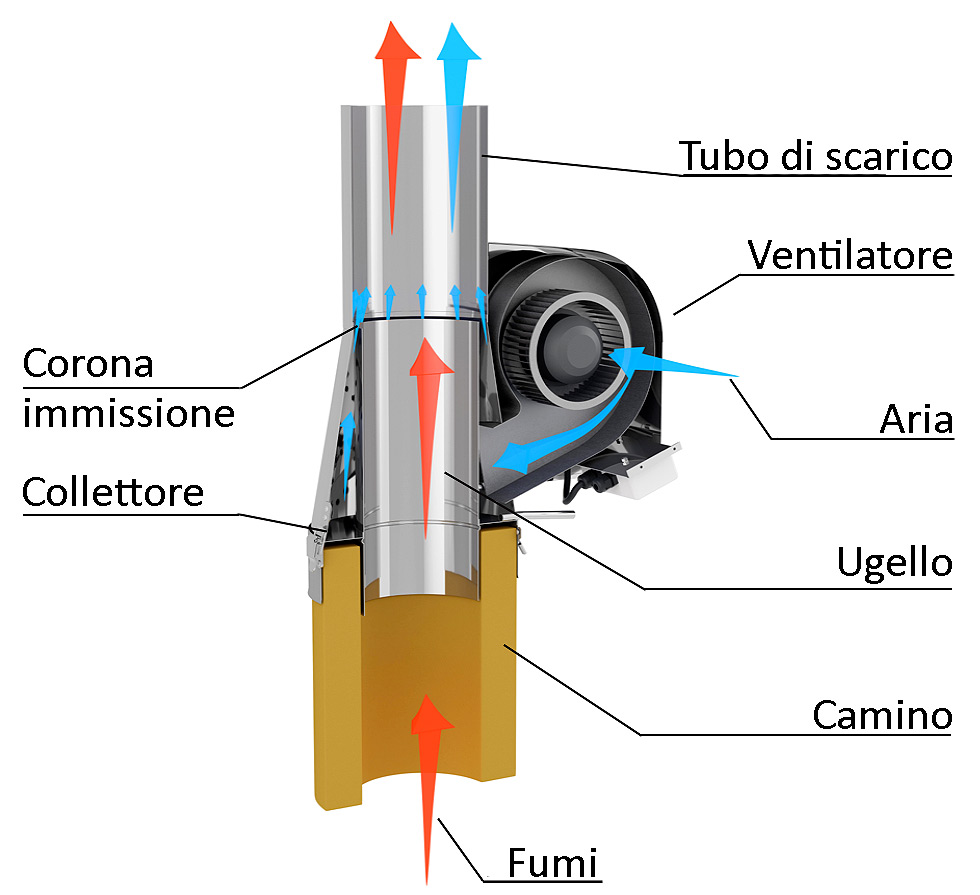

Il sistema d’aspirazione GCK è costituito da un ventilatore per camino che viene montato sulla sommità di una canna fumaria, l’aria insufflata viene distribuita su una corona posta nella parte superiore, questo afflusso d’aria crea una differenza di pressione tra l'area collocata prima dell'ugello e quella collocata dopo l'ugello, facendo aumentare il flusso del fluido (fumi).

CARATTERISTICHE TECNICHE 02 350 Foto descrizione

   Descrizione U.Mis. Modello 150mm Modello 200mm
   Alimentazione elettrica V / Hz 230 / 50 230 / 50
   Potenza assorbita W 94 141
   Condensatore mF 2 4
   Grado di protezione IP 34 34
   Intervallo ambientale di funzionamento °C -30 ÷ +65 -30 ÷ +65
   Temperatura massima dei fumi °C 400 400
   Depressione massima  Pa  42  29
   Portata massima mc/h 300  450
   Peso kg  7,2 ÷ 10,2 9,4 ÷ 13,5
   NB: i dati tecnici possono variare senza preavviso a insindacabile parere del fabbricante

DIMENSIONI GRUPPI D'ASPIRAZIONE

 03 450 DIMENSIONI CON BASE ROTONDA

    04 450 DIMENSIONI CON BASE QUADRATA
 MODELLO A BASE TUBOLARE CON ISOLAMENTO  MODELLO A BASE QUADRATA



    MODELLO  Tubo  U. mis.    dw       dz         H        dk         A         B
    Standard con base quadrata 150 mm 147 - 518 -  282 240
200 mm 197 - 598 -  342 290

    Modello tubolare per canne inox

 150 mm - 149  607 253,30  - -
200 mm -  199 686 303 - -
    NB: le misure sono puramente indicative e non sono impegative, quelle valide sono quelle indicate sul depliant del produttore.

VERSIONI DISPONIBILI

06 300 Aspiratore base rotonda senza cappello Copia   08 300 Aspiratore base quadra senza cappello   07 350 Aspiatore base rotonda con cappello   09 400 Aspiratore base quadra con cappello
A BASE TUBOLARE
A BASE QUADRATA
A BASE TUBOLARE CON CAPPELLO
A BASE QUADRA CON CAPPELLO
