Bollitore per acqua sanitaria ECOBASICBOLLITORE INTEGRATO EcoBasic

 02.1 222x242 Sch funz EcoBasic1
SCHEMA FUNZIONALE BASIC 1

 02.2 238x271 Sch funz EcoBasci2
 SCHEMA FUNZIONALE BASIC 2
  • Bollitore integrato per solare e produzione di acqua sanitaria
  • Integrabile su tutte le tipologie d'impianto: caldaie a biomasse, pmpe di calore, ecc ...
  • Qualità di altissimo livello, con trattamento superficiale di smaltatura a doppio strato secondo DIN 4753-3 e UNI 10025
  • Grandi volumi di stoccaggio per elevate richieste di servizio
  • Rapidità d'accumulo con erogazione abbondante e continua
  • Doppio scambiatore a sezione ellittica per un maggiore scambio termico
  • Isolamento termico con sp. 50 / 70 / 100mm, finitura estrna in SKY
  • Lunga durata con alta resistenza alla corrosione
  • Alta efficienza con bassi costi d'esercizio
  • Altissimo livello d'igiene
  • Semplicità di montaggio
Gli accumulatori termici della Serie ECODuo sono bollitori ad accumulo di altissima qualità e sono integrabili con impianti solari e generatori di calore, sono utilizzati per la produzione di acqua calda sanitaria. Vengono forniti di serie con due scambiatori a serpentino in acciaio al carbonio a sezione ellittica per avere una superficie di scambio termico maggiore, un anodo sacrificale in magnesio per la protezione dalla corrosione e una flangia inferiore d'ispezione da 180/120. Internamente possono avere un trattamento superficiale:
  • SMALLGLASS, che consiste nell’applicazione di un doppio strato di smalto, secondo normativa DIN 4753-3 e UNI 10025.
L’isolamento può essere rigido con spessore di 50 o 70mm in poliuretano rigido iniettato nei modelli 200÷600 e di spessore 100mm in fibra di poliestere nei modelli mod.800÷2000, esternamente hanno una finitura esterna in SKY.

Descrizione caratteristiche U. Mis. 150 200 300 400 500 800 1000 03 500 Spaccato ECOBASIC 1000
 Capacità totale L 160 196 273 400 475 738 930
Altezza totale con isolamento mm 990 1215 1615 1475 1705 1875 2205
Altezza massima in raddrizzamento                         ZZ mm 1170 1375 1735 1700 1900 1900 2200
Peso a vuoto  Basic 1 kg 68 77 93 113 128 190 220
 Basic 2 kg - 83 112 127 151 210 235
 Diametro bollitore con isolamento    Sp. 50mm          XX mm 600 600 600 750 750 - -
 Sp. 70mm          XX mm 64 640 640 790 790 - -
 Sp. 100mm        XX mm - - - - - 990 990
 Superficie scambiatore  Superiore m2 - 0,5 0,8 0,9 0,9 1,2 1,2
 Inferiore m2 0,5 0,7 1,2 1,4 1,8 2,0 2,4
 Contenuto acqua scambiatore  Superiore L - 2,6 4,1 7,0 5,6 7,0 7,0
 Inferiore L 2,6 5,6 7,9 9,2 11,4 12,6 15,1
  Potenza assorbita  Superiore kW - 12 19 21 23 30 30
 Inferiore kW 12 19 29 34 43 50 60
Coefficiente (DIN 4708)  Basic 1 NL 2 3 5 9 11 13 20
 Basic 2 NL - 4,5 7 12 15 20 27
Classe energetica    Sp.   50mm B 55W C 67W C 85W C 105W C 112W - -
 Sp.   70mm A 40W B 51W B 63W B 74W B 80W -  -
 Sp. 100mm - - - - - C 130W C 142W
Pressione max d'esercizio    Scambiatori bar 10
 Sanitario bar 10



Pos.    Tipo di attacco 150 ÷ 500 800 ÷ 1000 Pos.    Tipo di attacco 150 ÷ 500 800 ÷ 1000
1  Mandata acqua calda 1" 1"¼ 7  Ritorno scambiatore inferiore 1" 1"¼
2  Attacco anodo 1"¼ 1"½ 8  Attacco termostato  ½” ½”
3  Attacco guaina porta termometro ½” ½” 9  Mandata scambiatore inferiore 1" 1"¼
4  Attacco resistenza elettrica ausiliaria 1"½ 1"½ 10  Attacco ricircolo ½” 1"
5  Attacco cieco per bancale ½” - 11  Ritorno scambiatore superiore 1" 1"¼
6  Attacco entrata acqua fredda 1"  1"¼ 12  Mandata scambiatore superiore 1" 1"¼

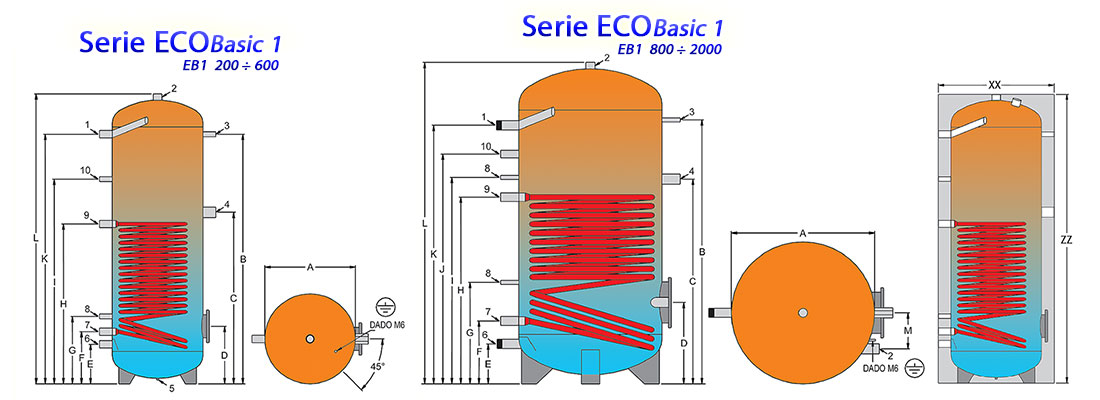

04.1 1100x400 Dimensioni ECOBASIC 1


DIMENSIONI EcoBASIC 1

Modello A B  C D  E    F    G  H I J K L M N
150 500 775 655   330   220   300   385   620   695   -   765   990   -   -
200 500 1000 810   320   220   290   375   750   835   -   975   1215   -   -
300 500 1390   955   320   220   290   375   890   1165   -   1390   1615   -   -
400 650 1195   835    365   265   345   440   795   960    -   1185    1475    -    -
500 650 1425     960    365   265     345   440    880     1170   - 1415 1705 - -
800 790 1465     935    435    210   335    535     875   1145    1275    1455     1790   200    -
1000 790   1830     1220   470    240    380    600    1120    1495    1660   1830     2140    200



04.2 1100x400 Dimensioni ECOBASIC 2



DIMENSIONI EcoBASIC 2

  Modello   A   B    C   D    E      F      G    H   I   J   K   L   M   N   O   Q
200   500   1000   885   810   320   220   290   375   750   835   -   905   975   1070   1215   -
300   500   1390   1045   955   320   220   290   375   890   1005   -   1165   1320   1390   1615   -
400   650   1195   920   835   365   265   345   440   795   875   -   960   1085   1185    1460   -
500   650   1425    1060   960   365   265   345   440   880   1015   -   1170   1330   1415   1690   -
800   790   1500   -   980   470   240   365   565   905   1085   995   1235   1400   1500   1810   200
1000   790   1830    -   1220   470   240   380   600   1120   1345   1235   1495   1660   1830   2140   200
